Сила является одной из фундаментальных физических величин, описывающих взаимодействие между материальными объектами. В повседневной жизни мы постоянно сталкиваемся с проявлениями различных сил: когда поднимаем сумку, едем на велосипеде или просто стоим на земле. С научной точки зрения сила — это векторная величина, характеризующая механическое воздействие на тело, которое может вызвать:

1. Изменение скорости движения тела (ускорение или замедление)
2. Деформацию тела (изменение формы или размеров)
3. Одновременно оба эффекта

Важной особенностью силы как физической величины является её векторная природа. Это означает, что для полного описания силы необходимо указать не только её численное значение (модуль), но и направление действия. В системе СИ сила измеряется в ньютонах (Н), где 1 Н — это сила, которая телу массой 1 кг сообщает ускорение 1 м/с² в направлении действия силы.

Шаг 1. Основные формулы силы

1.1 Второй закон Ньютона (основная формула силы)

Наиболее фундаментальное выражение для силы даёт второй закон Ньютона:

F⃗=m⋅a⃗F=m⋅a

где:

• F⃗F — вектор силы (Н)
• mm — масса тела (кг)
• a⃗a — вектор ускорения (м/с²)

Развёрнутое пояснение:
Эта формула устанавливает прямую пропорциональность между силой, действующей на тело, и ускорением, которое приобретает тело под действием этой силы. Коэффициентом пропорциональности выступает масса тела — мера его инертности. Чем больше масса, тем большее усилие требуется для сообщения телу определённого ускорения.

Пример практического применения:

Рассмотрим автомобиль массой 1200 кг, который разгоняется с постоянным ускорением 2 м/с². Сила, необходимая для такого разгона:

F=1200⋅2=2400 НF=1200⋅2=2400 Н

1.2 Альтернативные формулировки силы

В некоторых случаях силу можно выразить через другие физические величины:

1. Через изменение импульса:

F⃗=dp⃗dtF=dtdp​​

где p⃗=mv⃗p​=mv — импульс тела

2. Через работу и перемещение:

F=As⋅cos⁡αF=s⋅cosαA​

где AA — работа, ss — перемещение, αα — угол между силой и перемещением

3. Через потенциальную энергию:

F=−dUdxF=−dxdU​

для случая, когда сила является консервативной

Шаг 2. Подробная классификация видов сил

2.1 Гравитационные силы

Сила тяжести

Наиболее знакомый каждому вид силы — сила тяжести, действующая на все тела вблизи поверхности Земли:

F⃗тяж=m⋅g⃗Fтяж​=m⋅g​

где g⃗g​ — ускорение свободного падения (в среднем 9,81 м/с² у поверхности Земли)

Интересный факт: Значение gg варьируется в зависимости от:

• Высоты над уровнем моря (уменьшается с высотой)
• Географической широты (максимально на полюсах)
• Геологического строения местности (гравитационные аномалии)

Закон всемирного тяготения

Более общий случай гравитационного взаимодействия описывается законом Ньютона:

F=G⋅m1⋅m2r2F=G⋅r2m1​⋅m2​​

где:

• GG — гравитационная постоянная (6,67430·10⁻¹¹ м³·кг⁻¹·с⁻²)
• m1,m2m1​,m2​ — массы взаимодействующих тел
• rr — расстояние между центрами масс

2.2 Силы упругости

Эти силы возникают при деформации тел и стремятся вернуть тело в исходное состояние. Наиболее известный закон — закон Гука:

F⃗упр=−k⋅x⃗Fупр​=−k⋅x

где:

• kk — коэффициент жёсткости (зависит от материала и геометрии тела)
• xx — величина деформации
• Знак минус указывает на противоположное направление силы относительно деформации

Практическое применение:

• Пружинные весы
• Амортизаторы транспортных средств
• Рессоры и подвески

2.3 Силы трения

Трение покоя

Возникает при попытке сдвинуть тело с места:

Fтр.покоя≤μ0⋅NFтр.покоя​≤μ0​⋅N

где μ0μ0​ — коэффициент трения покоя

Трение скольжения

Действует при движении тела:

F⃗тр=−μ⋅N⃗Fтр​=−μ⋅N

где:

• μμ — коэффициент трения скольжения
• NN — сила нормального давления

Особенности:

1. Коэффициент трения зависит от материалов соприкасающихся поверхностей
2. Обычно μ0>μμ0​>μ, поэтому сдвинуть тело сложнее, чем продолжать движение
3. Сила трения не зависит от площади контакта (для твёрдых тел)

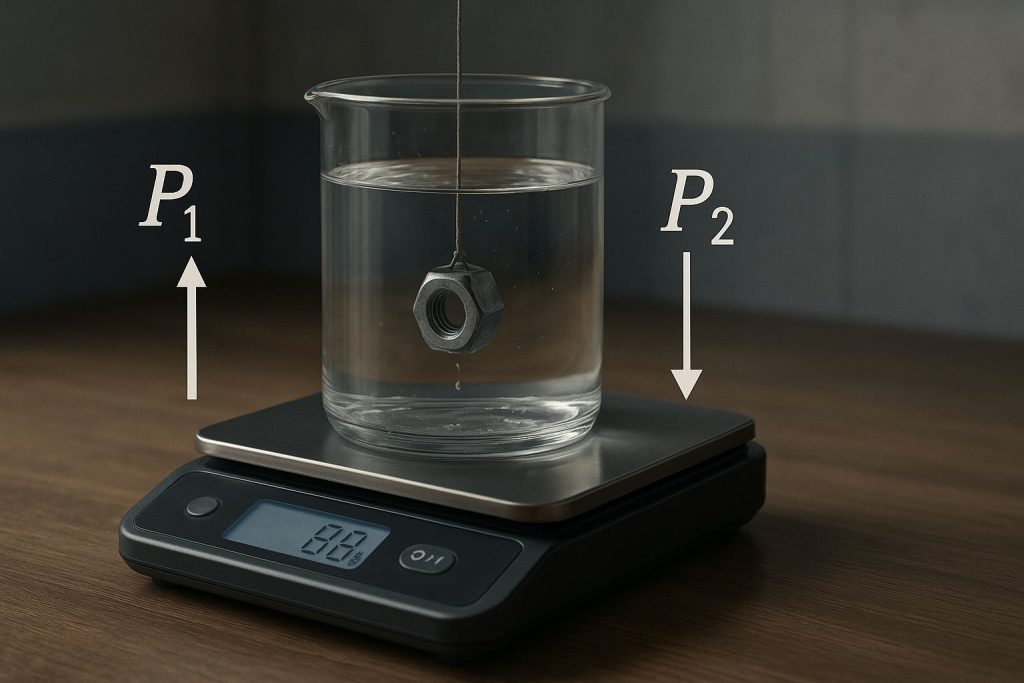

2.4 Сила Архимеда

Действует на тело, погружённое в жидкость или газ:

FАрх=ρж⋅Vпогр⋅gFАрх​=ρж​⋅Vпогр​⋅g

где:

• ρжρж​ — плотность жидкости/газа
• VпогрVпогр​ — объём погружённой части тела

Применение:

• Плавание судов
• Воздухоплавание
• Гидрометрия

2.5 Электромагнитные силы

Хотя эти силы изучаются в электродинамике, они играют важную роль в механике:

1. Сила Лоренца (действует на заряды в электромагнитном поле)
2. Силы межмолекулярного взаимодействия
3. Силы поверхностного натяжения

Шаг 3. Детальный разбор примеров

Пример 1: Система блоков

Рассмотрим систему из двух грузов (m₁ = 2 кг, m₂ = 5 кг), соединённых нерастяжимой нитью, перекинутой через неподвижный блок. Найти ускорение системы и силу натяжения нити.

Решение:

1. Записываем уравнения движения для каждого тела:
   • Для m₁: T — m₁g = m₁a
   • Для m₂: m₂g — T = m₂a
2. Складываем уравнения:
   (m₂ — m₁)g = (m₁ + m₂)a
3. Вычисляем ускорение:
   a = g(m₂ — m₁)/(m₁ + m₂) = 9,81·3/7 ≈ 4,2 м/с²
4. Находим силу натяжения:
   T = m₁(g + a) ≈ 2·(9,81 + 4,2) ≈ 28 Н

Пример 2: Движение по наклонной плоскости

Тело массой 10 кг движется вверх по плоскости с углом наклона 30° под действием силы 70 Н, направленной вдоль плоскости. Коэффициент трения 0,1. Найти ускорение тела.

Решение:

1. Разлагаем силы на составляющие:
   • F_{тяж.паралл} = mg·sinα = 10·9,81·0,5 ≈ 49 Н
   • F_{тяж.перпенд} = mg·cosα ≈ 85 Н
2. Сила трения:
   F_{тр} = μN = 0,1·85 ≈ 8,5 Н
3. Равнодействующая:
   F_{рез} = F — F_{тяж.паралл} — F_{тр} = 70 — 49 — 8,5 = 12,5 Н
4. Ускорение:
   a = F_{рез}/m = 12,5/10 = 1,25 м/с²

Шаг 4. Практические задачи с решениями

Задача 1 (статическое равновесие)

Груз массой 50 кг подвешен на двух тросах, образующих углы 60° и 45° с вертикалью. Найти силы натяжения тросов.

Решение:

1. Вертикальные составляющие:
   T₁·cos60° + T₂·cos45° = mg
2. Горизонтальные составляющие:
   T₁·sin60° = T₂·sin45°
3. Из второго уравнения:
   T₁ = T₂·sin45°/sin60° ≈ T₂·0,707/0,866 ≈ 0,816T₂
4. Подставляем в первое:
   0,816T₂·0,5 + T₂·0,707 ≈ 490,5
   0,408T₂ + 0,707T₂ ≈ 490,5
   1,115T₂ ≈ 490,5 ⇒ T₂ ≈ 440 Н
5. Тогда T₁ ≈ 0,816·440 ≈ 359 Н

Задача 2 (динамика вращательного движения)

Шарик массой 0,2 кг вращается на нити длиной 0,5 м в вертикальной плоскости с постоянной скоростью 4 м/с. Найти силу натяжения нити в верхней и нижней точках траектории.

Решение:

1. В верхней точке:
   T + mg = mv²/R ⇒ T = m(v²/R — g) = 0,2(16/0,5 — 9,81) ≈ 0,2(32 — 9,81) ≈ 4,44 Н
2. В нижней точке:
   T — mg = mv²/R ⇒ T = m(v²/R + g) ≈ 0,2(32 + 9,81) ≈ 8,36 Н

Заключение и практические приложения

Понимание природы сил и умение рассчитывать их значения имеет огромное практическое значение в различных областях:

1. Строительство и архитектура — расчёт нагрузок на конструкции
2. Машиностроение — проектирование механизмов и деталей
3. Транспорт — расчёт тормозных путей, аэродинамическое сопротивление
4. Космонавтика — расчёт траекторий и топливных затрат
5. Спорт — биомеханика движений

Освоив основные формулы и принципы работы с силами, вы получаете мощный инструмент для анализа и решения широкого круга физических задач. Для дальнейшего углубления в тему рекомендуется изучить:

• Теорию относительности (релятивистские эффекты при больших скоростях)
• Квантовую механику (силы на микроуровне)
• Гидро- и аэродинамику (силы в сплошных средах)

1.1 Основные понятия и определения

Ускоренное движение — это механическое движение, при котором вектор скорости тела изменяется с течением времени. Данный тип движения принципиально отличается от равномерного прямолинейного движения, где скорость остается постоянной.

Ключевые физические величины, характеризующие ускоренное движение:

1. Ускорение (a) — векторная физическая величина, определяющая быстроту изменения скорости. Единица измерения в СИ — метр на секунду в квадрате (м/с²). Вычисляется по формуле: a = Δv/Δt, где Δv — изменение скорости, Δt — интервал времени.
2. Начальная скорость (v₀) — скорость тела в начальный момент времени наблюдения. Измеряется в метрах в секунду (м/с).
3. Конечная скорость (v) — скорость тела в конечный момент времени. Также измеряется в м/с.
4. Время движения (t) — продолжительность движения, в течение которого происходит изменение скорости. Измеряется в секундах (с).
5. Перемещение (S) — вектор, соединяющий начальное и конечное положение тела. Измеряется в метрах (м).

1.2 Виды ускоренного движения

1. Равноускоренное движение:
   • Ускорение остается постоянным по модулю и направлению (a = const)
   • Характеризуется линейной зависимостью скорости от времени.
     • Пример: движение автомобиля с постоянным ускорением
2. Равнозамедленное движение:
   • Частный случай равноускоренного движения с отрицательным ускорением
   • Модуль скорости равномерно уменьшается со временем
     • Пример: торможение автомобиля с постоянным замедлением
3. Неравномерное ускоренное движение:
   • Ускорение изменяется в процессе движения
   • Наиболее общий случай ускоренного движения
   • Требует применения методов дифференциального исчисления для анализа
     • Пример: движение автомобиля в городских условиях с изменяющимся ускорением
4. Свободное падение:
   • Ускорение свободного падения (g) ≈ 9,81 м/с² (у поверхности Земли)
   • Частный случай равноускоренного движения под действием силы тяжести
   • Движение происходит в вакууме (без учета сопротивления воздуха)
   • Все тела независимо от массы падают с одинаковым ускорением
     • Пример: падение шарика в вакуумированной трубке

2. Полная система формул равноускоренного движения

2.1 Основные уравнения кинематики

1. Зависимость скорости от времени:

= v_0 + at ]

• Перемещение при равноускоренном движении:

= v_0t + \frac{at^2}{2} ]

• Формула без времени:

^2 — v_0^2 = 2aS ]

• Средняя скорость:

_{ср} = \frac{v_0 + v}{2} ]

2.2 Частные случаи

Для движения без начальной скорости (v₀ = 0):

v=atv=atS=at22S=2at2​v2=2aSv2=2aS

Для равнозамедленного движения:
Ускорение берется со знаком минус. Например, при торможении:

v=v0−atv=v0​−atS=v0t−at22S=v0​t−2at2​

3. Подробный алгоритм решения задач

3.1 Пошаговая методика

1. Анализ условия задачи:
   1. Выписать все данные величины
   1. Определить искомые параметры
   1. Перевести единицы в СИ (км/ч → м/с и т.д.)
2. Выбор подходящих формул:
   1. Определить, какие величины известны
   1. Выбрать уравнение, связывающее известные и неизвестные параметры
3. Решение уравнения:
   1. Выполнить алгебраические преобразования
   1. Провести численные расчеты
4. Анализ результата:
   1. Проверить размерность
   1. Оценить физический смысл ответа
   1. При необходимости сделать проверку по другой формуле

3.2 Распространенные ошибки

• Неправильный перевод единиц измерения
• Неучет знака ускорения
• Использование несоответствующих формул
• Ошибки в алгебраических преобразованиях
• Неправильная интерпретация отрицательных результатов

4. Развернутые примеры решения задач

Задача 1: Разгон автомобиля

Полное условие: Автомобиль начинает движение из состояния покоя и за 8 секунд достигает скорости 72 км/ч. Определить:

1. Ускорение автомобиля
2. Пройденный путь за это время
3. Скорость через 5 секунд после начала движения

Решение:

1. Перевод единиц:

72 км/ч=72×10003600=20 м/с72 км/ч=360072×1000​=20 м/с

• Расчет ускорения:

a=v−v0t=20−08=2,5 м/с2a=tv−v0​​=820−0​=2,5 м/с2

• Пройденный путь:

S=v0t+at22=0×8+2,5×822=80 мS=v0​t+2at2​=0×8+22,5×82​=80 м

• Скорость через 5 секунд:

v=v0+at=0+2,5×5=12,5 м/сv=v0​+at=0+2,5×5=12,5 м/с

Ответы:

1. a=2,5 м/с2a=2,5 м/с2
2. S=80 мS=80 м
3. v=12,5 м/сv=12,5 м/с

Задача 2: Торможение поезда

Полное условие: Поезд, движущийся со скоростью 90 км/ч, начинает тормозить с ускорением 0,5 м/с². Определить:

1. Время до полной остановки
2. Тормозной путь
3. Скорость через 10 секунд после начала торможения

Решение:

1. Перевод единиц:

90 км/ч=25 м/с90 км/ч=25 м/с

• Время до остановки:

t=v−v0a=0−25−0,5=50 сt=av−v0​​=−0,50−25​=50 с

• Тормозной путь:

S=v0t+at22=25×50+(−0,5)×5022=625 мS=v0​t+2at2​=25×50+2(−0,5)×502​=625 м

• Скорость через 10 с:

v=v0+at=25+(−0,5)×10=20 м/сv=v0​+at=25+(−0,5)×10=20 м/с

Ответы:

1. t=50 сt=50 с
2. S=625 мS=625 м
3. v=20 м/сv=20 м/с

5. Графическое представление движения

5.1 График скорости (v-t)

1. График зависимости скорости от времени (v-t) является важным инструментом анализа движения:
   1. Наклон прямой на графике характеризует ускорение тела
   1. Математически ускорение определяется как тангенс угла наклона: a = tanα = Δv/Δt
   1. Площадь под кривой графика численно равна пройденному телом пути
2. Характерные особенности графика:
   1. Для равноускоренного движения из состояния покоя график представляет собой прямую линию, выходящую из начала координат
   1. Чем круче наклон прямой, тем больше ускорение тела
   1. Горизонтальная прямая соответствует равномерному движению (a = 0)

5.2 График перемещения (S-t)

1. График зависимости перемещения от времени (S-t) имеет различные формы:
   1. Для равноускоренного движения график представляет собой параболу
   1. Для равномерного движения график является прямой линией
   1. В случае равнозамедленного движения парабола обращена выпуклостью вниз
2. Особенности анализа:
   1. Наклон касательной к кривой в любой точке графика показывает мгновенную скорость
   1. Кривизна графика отражает величину ускорения

5.3 График ускорения (a-t)

1. График зависимости ускорения от времени (a-t) характеризует:
   1. Площадь под графиком численно равна изменению скорости тела за данный промежуток времени
   1. Горизонтальная прямая соответствует движению с постоянным ускорением
   1. Изменяющийся график отражает неравномерное ускоренное движение
2. Практическое применение:
   1. Позволяет определить изменение скорости как интеграл ускорения по времени
   1. Прямоугольные участки графика соответствуют равноускоренным участкам движения
   1. Отрицательные значения указывают на замедление (торможение)

6. Практические приложения формул

6.1 Расчет тормозного пути автомобиля

Важно для:

• Безопасности дорожного движения
• Проектирования дорожного покрытия
• Разработки систем автономного вождения

6.2 Спортивные применения

• Расчет разгона спринтеров
• Определение параметров прыжков
• Анализ движения снарядов

6.3 Космические технологии

• Расчет маневров космических аппаратов
• Определение параметров посадки
• Планирование гравитационных маневров

7. Дополнительные задачи для самостоятельного решения

Задача 3: Движение с переменным ускорением

Тело начинает двигаться с ускорением, которое изменяется по закону a = 0,2t м/с². Найти скорость и перемещение через 10 секунд, если начальная скорость равна нулю.

Методическое указание: Использовать интегрирование для нахождения скорости и пути.

Задача 4: Сложное движение

Автомобиль первые 5 секунд двигался равноускоренно с a₁ = 2 м/с², затем 10 секунд равномерно, после чего начал тормозить с a₂ = -1 м/с² до полной остановки. Найти общий пройденный путь.

Подсказка: Разбить движение на три этапа и сложить результаты.

8. Историческая справка

Развитие понятия ускорения:

• Галилей (1564-1642) — первые эксперименты с наклонными плоскостями
• Ньютон (1643-1727) — математическая формулировка законов движения
• Эйлер (1707-1783) — развитие аналитической механики

9. Современные исследования

Перспективные направления:

• Движение в вязких средах
• Релятивистская кинематика
• Квантовые аналоги классического движения

10. Заключение и рекомендации

1. Формулы ускоренного движения представляют собой фундаментальную основу классической механики и требуют системного подхода к изучению.
2. Для успешного применения этих формул необходимо:

Теоретическая подготовка:

• Тщательно заучить основные кинематические формулы равноускоренного движения
• Четко понимать физическую сущность каждой величины (ускорение, скорость, перемещение)
• Освоить систему единиц СИ и уметь работать с размерностями физических величин

Практические навыки:

• Развивать умение анализировать условие задачи и выделять ключевые параметры
• Отрабатывать навыки перевода единиц измерения между системами
• Осваивать методы графического представления движения (v-t, S-t, a-t графики)
• Приобретать опыт решения типовых и нестандартных задач

Дополнительные ресурсы для углубленного изучения:

• Проведение лабораторных работ с экспериментальной проверкой законов движения
• Использование компьютерного моделирования для визуализации процессов
• Решение олимпиадных задач повышенной сложности
• Анализ реальных физических ситуаций и технических применений
• Дальнейшее развитие темы включает изучение:
• Векторной природы кинематических характеристик (перемещения, скорости, ускорения)
• Особенностей криволинейного движения и его динамических аспектов
• Применения второго закона Ньютона для анализа ускоренного движения
• Основ релятивистской кинематики для скоростей, сравнимых со скоростью света
• Движения тел в неинерциальных системах отсчета
• Рекомендуется последовательное освоение материала:
• Начинать с простейших случаев прямолинейного движения
• Постепенно переходить к более сложным пространственным задачам
• Сочетать теоретическое изучение с практическим решением задач
• Использовать межпредметные связи с математикой (особенно с математическим анализом)
• Для эффективного обучения важно:
• Составлять собственные конспекты с наглядными примерами
• Регулярно повторять основные формулы и определения
• Развивать физическую интуицию через анализ реальных явлений
• Участвовать в экспериментальных исследованиях и проектной деятельности

Микроволновая печь — это удивительное устройство, которое стало неотъемлемой частью современной кухни. Но за кажущейся простотой использования скрываются сложные физические процессы, которые мы редко задумываемся. Давайте подробно разберемся, как на самом деле работает этот кухонный прибор и какие научные принципы лежат в основе его функционирования.

Историческая справка

Первая микроволновая печь была случайно изобретена Перси Спенсером, инженером компании Raytheon, в 1945 году. Во время работы с магнетроном (устройством, генерирующим микроволны для радаров) он заметил, что шоколадный батончик в его кармане растаял. Это наблюдение привело к созданию первой коммерческой микроволновой печи Radarange в 1947 году, которая весила около 340 кг и стоила около 5000 долларов.

Физические принципы работы микроволновой печи

Природа микроволн

Микроволны — это вид электромагнитного излучения, занимающий в спектре место между инфракрасным излучением и радиоволнами. В микроволновых печах используется излучение с частотой 2,45 ГГц (что соответствует длине волны около 12 см). Этот выбор частоты не случаен — она оптимальна для нагрева пищевых продуктов.

Механизм нагрева: дипольный момент и молекулярное трение

Основной механизм нагрева в микроволновой печи основан на явлении дипольного момента молекул воды. Молекула воды имеет положительный и отрицательный полюса, что делает ее электрическим диполем. Когда на такую молекулу воздействует переменное электромагнитное поле микроволн, она начинает вращаться, пытаясь сориентироваться по направлению поля.

При частоте 2,45 ГГц молекулы воды совершают примерно 4,9 миллиарда колебаний в секунду (2,45 ГГц × 2, так как поле меняет направление дважды за период). Это быстрое вращение создает молекулярное трение, которое и приводит к выделению тепла.

Глубина проникновения микроволн

Микроволны проникают в пищу на глубину примерно 1-3 см, в зависимости от состава продукта. Это объясняет, почему:

• Тонкие куски пищи нагреваются равномерно
• Толстые куски могут оставаться холодными внутри
• Жидкости нагреваются быстрее твердых продуктов

Устройство современной микроволновой печи

Основные компоненты

1. Магнетрон — генератор микроволн, преобразующий электрическую энергию в электромагнитное излучение.
2. Волновод — металлический канал, направляющий микроволны в камеру нагрева.
3. Вращающийся стол — обеспечивает равномерное распределение микроволн.
4. Металлическая камера — отражает микроволны, создавая стоячую волну.
5. Система управления — регулирует мощность и время нагрева.

Принцип работы магнетрона

Магнетрон состоит из:

• Катода (источника электронов)
• Анода с резонаторными полостями
• Постоянного магнита

При подаче высокого напряжения (около 4000 В) электроны начинают двигаться от катода к аноду, попадая в магнитное поле, которое заставляет их двигаться по спирали. Проходя мимо резонаторных полостей, электроны возбуждают в них колебания СВЧ-диапазона.

Особенности нагрева различных продуктов

Вода и водосодержащие продукты

1. Вода является наиболее эффективным поглотителем микроволновой энергии благодаря выраженному дипольному моменту молекул H₂O.
2. Скорость нагрева продуктов прямо пропорциональна содержанию в них воды:
3. Овощи (огурцы, помидоры) с содержанием воды 90-95% нагреваются наиболее интенсивно
4. Хлебобулочные изделия (влажность 35-45%) прогреваются умеренными темпами
5. Сухие продукты (сухари, чипсы) с влажностью менее 10% практически не воспринимают микроволновое излучение

Жиры и сахара

1. Жиры демонстрируют особый механизм нагрева:
2. Из-за слабого дипольного момента нагрев происходит преимущественно за счет ионной проводимости
3. Температура жиров повышается медленнее, но они способны аккумулировать больше тепловой энергии
4. Сахароза проявляет специфические свойства:
5. До достижения 60°C поглощение микроволн минимально
6. После преодоления температурного порога резко увеличивается эффективность нагрева
7. Это объясняется изменением молекулярной структуры при плавлении

Замороженные продукты

1. Кристаллы льда создают существенные ограничения для нагрева:
2. Фиксированное положение молекул в кристаллической решетке снижает дипольный отклик
3. Коэффициент поглощения микроволн у льда в 4-5 раз ниже, чем у жидкой воды
4. Процесс размораживания имеет характерные особенности:
5. Первичный нагрев происходит в зонах с жидкой фазой воды
6. Образующаяся вода создает «горячие точки», способствуя дальнейшему прогреву
7. Теплопередача осуществляется от размороженных участков к ледяным
8. Основные проблемы при разогреве:
9. Значительная неравномерность температурного распределения
10. Возможность частичного приготовления продукта при сохранении ледяного ядра
11. Необходимость периодического перемешивания или переворачивания продукта

Для оптимального результата рекомендуется:

• Использовать специальные режимы разморозки
• Применять посуду с высокой теплопроводностью
• Соблюдать временные интервалы между этапами нагрева

Техника безопасности и мифы

Реальные опасности микроволновых печей

1. Перегрев жидкостей
2. Жидкости могут перегреваться выше точки кипения без видимого бурления
3. При встряхивании или добавлении примесей происходит мгновенное вскипание
4. Особенно опасны дистиллированная вода и масла
5. Для предотвращения следует использовать специальные режимы нагрева
6. Металлические предметы
7. Металлическая посуда и фольга создают искровые разряды
8. Острые края и тонкие элементы (вилки, ложки) особенно опасны
9. Может привести к повреждению магнетрона и возгоранию
10. Исключение — специальная металлизированная посуда для СВЧ
11. Неподходящая посуда
12. Пластиковые контейнеры могут выделять бисфенол-А и фталаты
13. Некоторые керамические покрытия содержат свинец
14. Меламиновая посуда при нагреве выделяет формальдегид
15. Рекомендуется использовать стекло и керамику с маркировкой «microwave safe»

Распространенные заблуждения о микроволновках

1. Миф о радиоактивности
2. Микроволны относятся к неионизирующему излучению
3. Частота 2,45 ГГц недостаточна для изменения атомной структуры
4. Пища не становится радиоактивной, аналогично не становятся радиоактивными руки под лампой
5. Миф о потере питательных веществ
   1. Любая термическая обработка изменяет состав продуктов
   1. В сравнении с варкой микроволновая печь:
      1. Сохраняет на 20-30% больше витамина С
      1. Лучше сохраняет водорастворимые витамины группы В
      1. Меньше окисляет полиненасыщенные жиры
6. Миф об утечке излучения

Современные печи имеют тройную систему защиты:

1. Металлический экран камеры
   1. Уплотнительные прокладки на дверце
   1. Автоматическое отключение при открытии

Уровень излучения на расстоянии 5 см в 100 раз ниже допустимого

Регулярная проверка состояния дверцы минимизирует риски

Практические советы по использованию

Практические советы по использованию микроволновой печи

Для равномерного нагрева продуктов:

1. Правильное размещение пищи
2. Располагайте продукты по краям вращающейся тарелки, оставляя центр свободным
3. Такое размещение обеспечивает более равномерное распределение микроволн
4. Избегайте наложения продуктов друг на друга
5. Техника приготовления больших порций
6. Делайте паузы каждые 1-2 минуты для перемешивания пищи
7. При разогреве жидкостей перемешивайте их каждые 30 секунд
8. Для плотных продуктов (например, запеканок) используйте технику переворачивания
9. Специальная посуда
10. Применяйте крышки с отверстиями для выхода пара
11. Используйте стеклянные или керамические блюда круглой формы
12. Для равномерного нагрева выбирайте посуду с низкими бортиками

Оптимальные настройки мощности:

1. Режим разогрева
2. Средняя мощность (500-700 Вт) идеальна для большинства готовых блюд
3. Позволяет избежать перегрева краев при холодном центре
4. Рекомендуемое время: 1-3 минуты в зависимости от объема
5. Режим разморозки
6. Низкая мощность (200-300 Вт) предотвращает преждевременное приготовление
7. Цикличный режим (30 секунд нагрев + 1 минута пауза) дает лучшие результаты
8. Для мяса и птицы используйте специальный режим автоматической разморозки
9. Режим приготовления
10. Полная мощность (800-1000 Вт) подходит для быстрого приготовления
11. Используется для кипячения воды, приготовления овощей
12. Для длительного приготовления (более 5 минут) лучше снизить мощность до 70-80%

Дополнительные рекомендации:

• Всегда накрывайте пищу для сохранения влаги
• Давайте продуктам «отдохнуть» 1-2 минуты после нагрева
• Регулярно очищайте камеру печи от остатков пищи
• Проверяйте равномерность вращения тарелки

Научные эксперименты с микроволновкой

Опыт с мыльными пузырями

1. Надуйте мыльный пузырь на тарелке
2. Поместите в микроволновку на 5-10 секунд
3. Наблюдайте, как пузырь расширяется из-за нагрева воздуха внутри

Создание плазмы

(Только для опытных и с крайней осторожностью!)

1. Поместите в печь виноград, разрезанный пополам, но соединенный кожурой
2. Включите на несколько секунд
3. Наблюдайте плазменные разряды между половинками

Будущее микроволновых технологий

Инновационные разработки

1. Комбинированные печи нового поколения
   1. Современные модели интегрируют микроволновый нагрев с конвекцией и грилем
   1. Технология «три в одном» позволяет равномерно готовить сложные блюда
   1. Автоматическое переключение между режимами оптимизирует процесс приготовления
2. Интеллектуальные системы управления
   1. Датчики влажности и температуры автоматически определяют параметры нагрева
   1. Встроенные весы рассчитывают необходимое время приготовления
   1. Системы искусственного интеллекта адаптируются к привычкам пользователя
3. Промышленное применение
   1. В химической промышленности — для ускорения процессов синтеза
   1. В фармацевтике — для сушки и стерилизации лекарственных форм
   1. В пищевой промышленности — для быстрой пастеризации продуктов

Научные исследования и перспективы

1. Микроволновая химия
   1. Значительное ускорение химических реакций (в 10-1000 раз)
   1. Повышение выхода продуктов реакции
   1. Снижение энергозатрат по сравнению с традиционными методами
2. Переработка отходов
   1. Эффективное разложение органических отходов
   1. Микроволновая пиролиз для получения топлива из отходов
   1. Обеззараживание медицинских и биологических отходов
3. Медицинские применения
   1. Низкотемпературная стерилизация медицинских инструментов
   1. Микроволновая абляция для лечения опухолей
   1. Перспективные разработки в области направленной доставки лекарств
4. Экологически чистые технологии
   1. Снижение энергопотребления на 30-50% по сравнению с традиционными методами
   1. Минимизация использования воды и химических реагентов
   1. Возможность создания мобильных установок для различных отраслей

Эти инновации открывают новые возможности для:

• Повышения эффективности производственных процессов
• Создания энергосберегающих технологий
• Развития экологически чистых методов переработки
• Совершенствования медицинских технологий

Заключение

Микроволновая печь представляет собой удачный пример практического применения фундаментальных физических принципов в повседневной жизни. Ее работа основана на преобразовании электромагнитной энергии в тепловую за счет взаимодействия микроволн с дипольными молекулами веществ.

Понимание этих физических основ позволяет пользователям:

• Грамотно подбирать продукты для оптимального нагрева
• Избегать распространенных ошибок при эксплуатации
• Эффективно использовать различные режимы работы
• Осознавать технологические ограничения прибора

История развития технологии демонстрирует впечатляющий путь:

• От случайного открытия эффекта нагрева в 1945 году
• Через громоздкие промышленные установки 1950-х годов
• До современных компактных и многофункциональных бытовых моделей

Современные микроволновые печи стали неотъемлемой частью кухонного оборудования, сочетая в себе:

• Удобство и быстроту приготовления
• Энергоэффективность
• Многофункциональность
• Доступность для массового потребителя

Перспективы развития технологии включают несколько направлений:

1. Совершенствование бытовых моделей:
2. Интеллектуальные системы управления
3. Комбинированные технологии приготовления
4. Повышение безопасности и удобства использования
5. Промышленное применение:
6. Ускорение химических процессов
7. Переработка отходов
8. Стерилизация и дезинфекция
9. Медицинские технологии:
10. Неинвазивные методы лечения
11. Стерилизация оборудования
12. Направленная доставка лекарств

Будущее микроволновых технологий обещает появление новых неожиданных применений, продолжая традицию превращения научных открытий в практические решения, улучшающие качество жизни. Этот пример наглядно показывает, как фундаментальные исследования могут находить неожиданное, но крайне полезное применение в повседневной практике.

Трансформаторы являются ключевыми элементами современных электрических систем, играя важнейшую роль в преобразовании напряжения переменного тока. Благодаря своей универсальности, они применяются повсеместно — от мощных энергетических установок на электростанциях до компактных преобразователей в бытовой технике и зарядных устройствах. Их работа основана на принципах электромагнитной индукции, что позволяет эффективно передавать электроэнергию с минимальными потерями.

Исторический контекст развития трансформаторных технологий

Эволюция трансформаторных технологий представляет собой увлекательный путь научных открытий и технического прогресса, который можно разделить на три ключевых этапа:

1. Период фундаментальных открытий (1830–1880 гг.)

Этот этап стал золотым веком фундаментальных исследований в области электромагнетизма. В 1831 году Майкл Фарадей в своих знаменитых экспериментах с катушками и магнитами открыл явление электромагнитной индукции, которое легло в основу принципа работы всех будущих трансформаторов. Практически одновременно Джозеф Генри в США независимо пришел к аналогичным выводам. В лабораториях Европы стали появляться первые примитивные индукционные катушки — прообразы современных трансформаторов. Особый вклад в теоретическое обоснование этих явлений внес Джеймс Клерк Максвелл, сформулировавший в 1860-х годах систему уравнений, которая математически описала электромагнитные процессы.

2. Эпоха промышленного внедрения (1880–1900 гг.)

1880-е годы стали временем технологической революции в электротехнике. В 1885 году венгерские инженеры Отто Блати, Карой Циперновский и Микша Дери создали первый коммерчески успешный трансформатор с замкнутым магнитопроводом. Решающую роль в популяризации переменного тока сыграла «война токов», где Николу Тесла и Джорджа Вестингауза поддержали развитие систем переменного тока с трансформаторами. К концу XIX века появились первые стандартизированные конструкции, что позволило наладить серийное производство. Особенно важным стало внедрение масляного охлаждения, значительно повысившего надежность устройств.

3. Современный этап развития (XX–XXI вв.)

Современная эра характеризуется революционными изменениями в материалах и технологиях:

• В 1970-х появились первые аморфные металлические сплавы, снизившие потери в сердечниках на 60-70%
• Развитие высокотемпературной сверхпроводимости в 1980-х открыло путь к созданию трансформаторов с минимальными потерями энергии
• Компьютерное моделирование (ANSYS, COMSOL) позволило оптимизировать конструкции без дорогостоящих натурных испытаний
• Цифровая революция привела к появлению «умных» трансформаторов с системами онлайн-мониторинга и автоматической регулировки параметров

Сегодня трансформаторные технологии стоят на пороге новых открытий. Перспективные направления включают:

• Использование наноматериалов с уникальными магнитными свойствами
• Развитие твердотельных трансформаторов на основе силовой электроники
• Интеграцию с возобновляемой энергетикой и системами накопления энергии
• Применение искусственного интеллекта для прогнозирования отказов и оптимизации режимов работы

Этот исторический экскурс наглядно показывает, как от фундаментальных открытий XIX века человечество пришло к сложным интеллектуальным системам XXI столетия, продолжая совершенствовать одну из самых важных технологий современной энергетики.

Физические основы работы

Теория электромагнитного поля

Принцип действия трансформаторов основан на фундаментальных законах электромагнетизма, сформулированных в системе уравнений Максвелла:

1. Закон Гаусса для электрического поля показывает, что электрические заряды являются источниками электрического поля. В трансформаторах это объясняет распределение электростатического поля в изоляционных материалах.
2. Закон Гаусса для магнитного поля утверждает, что магнитные заряды не существуют, а магнитные линии всегда замкнуты. Это свойство используется в конструкции магнитопровода трансформатора.
3. Закон Фарадея об электромагнитной индукции является ключевым для работы трансформатора. Он описывает возникновение ЭДС индукции при изменении магнитного потока через контур.
4. Закон Ампера-Максвелла связывает электрический ток и переменное электрическое поле с порождаемым ими магнитным полем, что объясняет взаимодействие обмоток трансформатора.

Математическое описание процессов

Работа трансформатора описывается системой дифференциальных уравнений:

1. Уравнение для первичной обмотки:

dΨ1dt=−U1+I1R1dtdΨ1​​=−U1​+I1​R1​

где изменение потокосцепления в первичной обмотке определяется приложенным напряжением и падением напряжения на активном сопротивлении.

• Уравнение для вторичной обмотки:

dΨ2dt=−U2−I2R2dtdΨ2​​=−U2​−I2​R2​

отражает аналогичные процессы во вторичной цепи.

• Связь потокосцеплений с токами:

Ψ1=L1I1+MI2Ψ1​=L1​I1​+MI2​Ψ2=L2I2+MI1Ψ2​=L2​I2​+MI1​

где учитываются как собственные индуктивности обмоток, так и их взаимная индуктивность.

Обозначения:

• Ψ (пси) — потокосцепление, характеризующее связь магнитного потока с обмоткой
• L — собственная индуктивность обмотки
• M — взаимная индуктивность между обмотками
• R — активное сопротивление обмотки
• U — приложенное напряжение
• I — ток в обмотке

Эти уравнения позволяют анализировать:

• Процессы энергопередачи между обмотками
• Коэффициент трансформации
• Потери энергии в трансформаторе
• Переходные процессы при включении/выключении
• Влияние нагрузки на работу устройства

Такое математическое описание является основой для проектирования трансформаторов и анализа их рабочих характеристик в различных режимах эксплуатации.

Конструктивные особенности

Магнитные системы

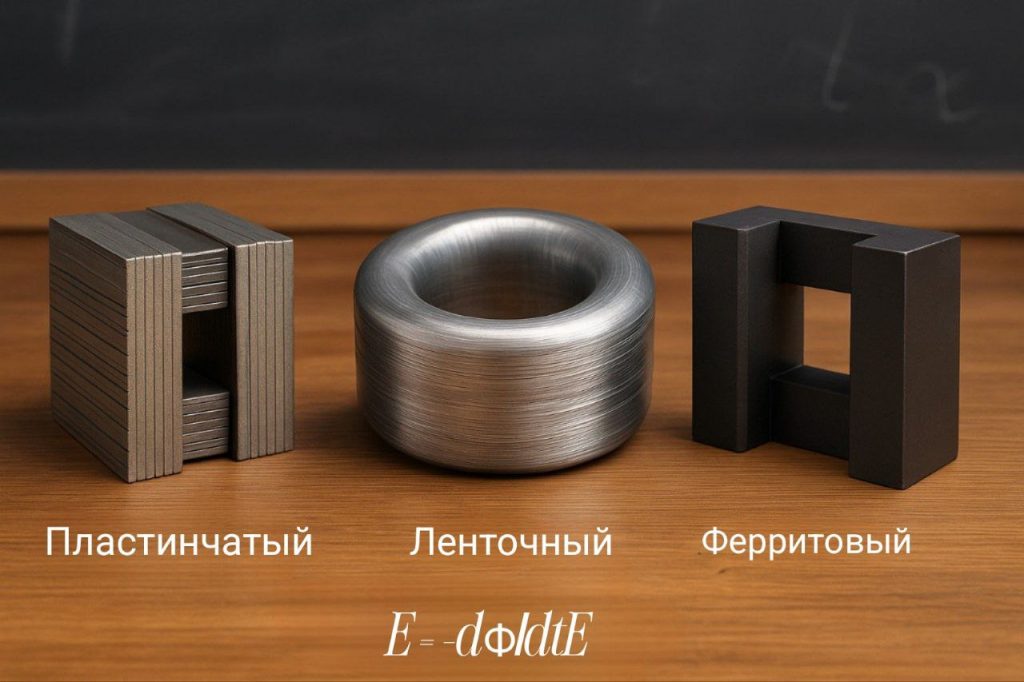

Современные трансформаторы оснащаются различными типами магнитопроводов, каждый из которых имеет свои особенности применения:

1. Пластинчатые сердечники:
2. Изготавливаются из специальной электротехнической стали с высоким содержанием кремния (3-4.5%). Стандартная толщина пластин составляет 0,27-0,35 мм для уменьшения потерь на вихревые токи
3. Каждая пластина покрывается термостойким изоляционным лаком, что обеспечивает электрическую изоляцию между слоями. Широко применяются в силовых трансформаторах мощностью до 2500 кВА
4. Ленточные сердечники:
5. Производятся из аморфных металлических сплавов (например, Metglas)
6. Обладают на 70-80% меньшими потерями на перемагничивание по сравнению с традиционной сталью
7. Технология намотки ленты требует специального оборудования и тщательного контроля процесса
8. Используются в энергоэффективных распределительных трансформаторах
9. Ферритовые сердечники:
10. Изготавливаются из оксидных ферромагнитных материалов (Mn-Zn, Ni-Zn)
11. Имеют высокое удельное сопротивление, что минимизирует потери на вихревые токи
12. Хрупкость материала требует особых мер защиты от механических воздействий
13. Применяются в импульсных источниках питания и ВЧ-трансформаторах

Системы обмоток

Конструкция обмоток трансформаторов варьируется в зависимости от назначения и рабочих параметров:

1. Цилиндрические обмотки:
2. Выполняются в виде спирали из прямоугольного или круглого провода
3. Между слоями прокладывается изоляционная бумага или плёнка
4. Обеспечивают эффективное охлаждение за счёт вертикальных вентиляционных каналов
5. Наиболее распространены в масляных трансформаторах средней мощности
6. Дисковые обмотки:
7. Состоят из последовательно соединённых плоских дисков
8. Каждый диск содержит несколько витков, уложенных в радиальном направлении
9. Между дисками создаются изоляционные промежутки для циркуляции охлаждающей жидкости
10. Обеспечивают повышенную стойкость к электродинамическим воздействиям
11. Фольговые обмотки:
12. Изготавливаются из медной или алюминиевой фольги толщиной 0,05-0,5 мм
13. Между слоями фольги размещается изоляционный материал (прессшпан, арамидная бумага)
14. Обеспечивают компактную конструкцию с минимальным объёмом изоляции
15. Применяются в высокочастотных и специальных трансформаторах

Каждая из этих конструкций имеет свои преимущества и выбирается исходя из:

• Рабочего напряжения и тока
• Требований к охлаждению
• Механических нагрузок
• Экономической целесообразности
• Эксплуатационных условий

Технические характеристики

Основные параметры

1. Номинальная мощность
2. Диапазон мощностей современных трансформаторов чрезвычайно широк: от долей ВА (в маломощных измерительных трансформаторах) до сотен МВА (в силовых трансформаторах энергосистем)
3. Для трёхфазных трансформаторов мощность рассчитывается по формуле: S = U×I×√3, где U — линейное напряжение, I — линейный ток
4. Номинальная мощность указывается для продолжительного режима работы при номинальных условиях охлаждения
5. Классы напряжения
6. Низковольтные трансформаторы (до 1 кВ) применяются в промышленных установках и бытовых устройствах
7. Трансформаторы среднего напряжения (1-35 кВ) используются в распределительных сетях городов и предприятий
8. Высоковольтные трансформаторы (35-330 кВ) устанавливаются на подстанциях магистральных сетей
9. Трансформаторы сверхвысокого напряжения (750 кВ и выше) применяются в межсистемных связях крупных энергообъединений
10. Каждый класс напряжения требует особой конструкции изоляции и системы охлаждения
11. Группы соединения обмоток
12. Основные схемы соединения: звезда (Y), треугольник (Δ) и зигзаг (Z)
13. Наиболее распространённые комбинации:

Y/Y — применяется в маломощных трансформаторах

Y/Δ — стандартное соединение для понижающих трансформаторов

Δ/Y — характерно для повышающих трансформаторов

Δ/Δ — используется для мощных промышленных трансформаторов

• Z-образные соединения (зигзаг) применяются для выравнивания нагрузки по фазам
• Группа соединения определяет фазовый сдвиг между первичным и вторичным напряжениями (0, 5, 6, 11 часов по циферблату)
• Правильный выбор группы соединения критически важен для параллельной работы трансформаторов

Эти параметры являются основой для:

• Выбора трансформатора под конкретные задачи
• Проектирования электрических сетей
• Обеспечения совместимости оборудования
• Оптимизации режимов работы энергосистем
• Проведения технического обслуживания и ремонтов

Применение в различных отраслях

Энергетические системы

1. Повышающие подстанции:
2. Уникальные трансформаторы повышают напряжение до 1150 кВ для магистральных линий электропередачи, уменьшая потери при транспортировке на большие расстояния.
3. Используют сложные системы охлаждения с принудительной циркуляцией масла и воздушным обдувом, часто с дублированными системами для надежности.
4. Оснащаются автоматическими системами регулирования напряжения с точностью до 0,5%, поддерживающими стабильность энергосистемы.
5. Распределительные сети:
6. Понижающие трансформаторы 110/6-10 кВ устанавливаются в городских кварталах, обеспечивая безопасное напряжение для потребителей.
7. Современные компактные подстанции монтируются в закрытых помещениях с минимальной занимаемой площадью.
8. «Умные» трансформаторы оснащаются системами мониторинга, анализирующими потребление в реальном времени и прогнозирующими пиковые нагрузки.

Промышленные применения

1. Электропечные трансформаторы:
2. Конструируются с усиленной механической прочностью для работы в условиях вибрации и термических напряжений.
3. Регулировочные обмотки позволяют плавно изменять напряжение под нагрузкой для точного управления процессом плавки.
4. Многоуровневая защита включает газовое реле, термодатчики и дифференциальную защиту от коротких замыканий.
5. Выпрямительные установки:
6. Специальные схемы соединения обмоток (шестифазные, двенадцатифазные) уменьшают пульсации выпрямленного напряжения.
7. Конструкция учитывает нагрев от высших гармоник, с дополнительными экранами и фильтрами.
8. Масляно-водяные системы охлаждения поддерживают температуру в допустимых пределах при больших нагрузках.

Современные технологии

Интеллектуальные трансформаторы

1. Системы мониторинга:
2. Распределенные датчики температуры с точностью ±0,5°С контролируют нагрев каждой фазы.
3. Газовые хроматографы анализируют 9 ключевых газов в масле, предсказывая возможные неисправности.
4. Вибрационные сенсоры выявляют ослабление креплений или повреждения активной части.
5. Адаптивные системы:
6. Микропроцессорные регуляторы автоматически корректируют коэффициент трансформации в зависимости от нагрузки.
7. Алгоритмы машинного обучения оптимизируют распределение мощности между параллельно работающими трансформаторами.
8. Предиктивная аналитика на основе исторических данных прогнозирует остаточный ресурс оборудования.

Перспективные разработки

1. Сверхпроводящие трансформаторы:
2. Используют высокотемпературные сверхпроводники (ВТСП) второго поколения, работающие при -196°С.
3. Практически исключают потери на нагрев обмоток, повышая КПД до 99,8%.
4. Криогенные системы требуют сложной инфраструктуры, но новые материалы позволяют упростить охлаждение.
5. Твердотельные трансформаторы:
6. На основе SiC-транзисторов преобразуют энергию на частотах 10-20 кГц, уменьшая габариты в 5-7 раз.
7. Встроенные накопители энергии сглаживают пиковые нагрузки и компенсируют провалы напряжения.
8. Позволяют создавать гибкие микросети с автоматическим перераспределением мощности.

Эксплуатация и обслуживание

Методы диагностики

1. Хроматографический анализ газов:
2. Соотношение C₂H₂/H₂ указывает на развитие частичных разрядов в изоляции.
3. Концентрация СО и СО₂ отражает степень старения целлюлозной изоляции.
4. Метод DGA (Dissolved Gas Analysis) выявляет локальные перегревы с точностью до 5°С.

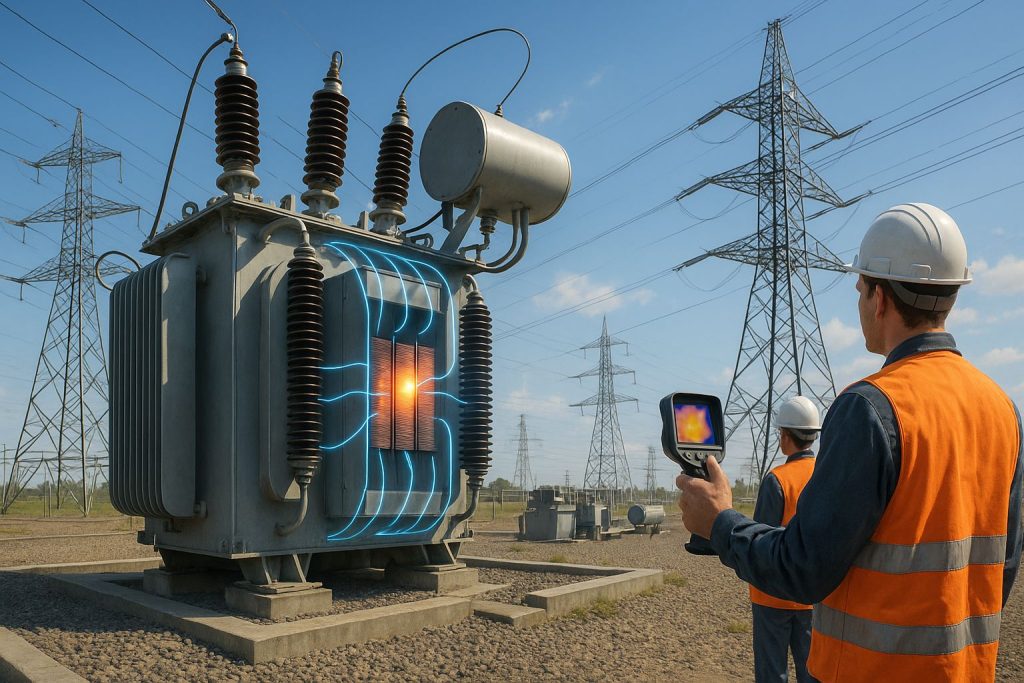

5. Тепловизионный контроль:
6. Современные тепловизоры с разрешением 640×480 пикселей обнаруживают перегревы от 0,1°С.
7. Автоматизированные системы сканируют все соединения каждые 2-4 часа, фиксируя динамику изменений.
8. Анализ тепловых изображений помогает оценить эффективность работы охлаждающих радиаторов.

Ремонтные технологии

1. Сушка изоляции:
2. Вакуумно-масляный метод удаляет до 98% влаги при температуре 85-90°С.
3. Инфракрасные нагреватели обеспечивают равномерный прогрев активной части без локальных перегревов.
4. Токовые методы (нагрев обмоток собственным током) сокращают время сушки в 2-3 раза.
5. Замена обмоток:
6. Лазерная резка позволяет демонтировать поврежденные обмотки без деформации магнитопровода.
7. Новые катушки наматываются на CNC-станках с точностью позиционирования 0,01 мм.
8. Вакуумная пропитка эпоксидными компаундами создает монолитную изоляционную систему с ресурсом 30+ лет.

Экономические аспекты

Стоимостные показатели

1. Зависимость цены от мощности:
2. Стоимость трансформаторов растет нелинейно — удвоение мощности увеличивает цену лишь в 1,5-1,8 раза благодаря эффекту масштаба.
3. Удельная стоимость (руб/кВА) существенно снижается для трансформаторов мощностью свыше 2,5 МВА.
4. Крупные серии производства позволяют сократить затраты на 15-20% за счет оптимизации технологических процессов.
5. Эксплуатационные расходы:
6. Потери холостого хода (постоянные) и нагрузки (переменные) составляют до 40% совокупной стоимости владения.
7. Техническое обслуживание (анализ масла, чистка, диагностика) требует 3-7% первоначальной стоимости ежегодно.
8. Амортизационные отчисления рассчитываются с учетом фактического срока службы, обычно 20-25 лет.

Жизненный цикл оборудования

1. Срок службы:
2. Номинальный срок 25-30 лет достигается при соблюдении нагрузочного режима и температурных ограничений.
3. На практике многие трансформаторы работают 40+ лет благодаря модернизациям и замене критических компонентов.
4. Регламентные работы (замена масла, подтяжка соединений) могут продлить ресурс на 10-15 лет.
5. Утилизация:
6. Современные установки перерабатывают 98% трансформаторного масла с восстановлением первоначальных свойств.
7. Металлические компоненты (медь, сталь) полностью идут во вторичное производство.
8. Для ПХБ-содержащего оборудования применяются специальные методы нейтрализации с температурой 1200°С.

Стандартизация и нормативы

Международные стандарты

1. МЭК 60076:
2. Четко регламентирует требования к изоляционным расстояниям и электрической прочности.
3. Стандартизированные методы испытаний включают 25 обязательных и 12 дополнительных тестов.
4. Руководство по эксплуатации содержит алгоритмы действий при аварийных ситуациях.
5. ГОСТ Р 52719:
6. Учитывает российские климатические условия (диапазон температур от -60°С до +45°С).
7. Требования к надежности включают коэффициент готовности не менее 0,998.
8. Особое внимание уделено стойкости к механическим нагрузкам при транспортировке.

Экологические требования

1. Ограничение опасных веществ:

• Содержание ПХБ в новом оборудовании не должно превышать 50 мг/кг.
• Постепенный отказ от свинца в припоях и соединениях.
• Биоразлагаемые жидкости на основе сложных эфиров становятся новым стандартом.
• Энергоэффективность:
• Класс АА’ (сверхэффективные) становится обязательным для трансформаторов мощностью свыше 1 МВА.
• Методика расчета полного цикла учитывает потери за 30 лет эксплуатации.
• Новые разработки должны обеспечивать улучшение КПД минимум на 0,5% каждые 5 лет.

Перспективы развития

Технологические тренды

1. Цифровизация:
2. Встроенные датчики IoT передают 50+ параметров в режиме реального времени.
3. Платформы на основе ИИ анализируют данные от тысяч трансформаторов, выявляя скрытые закономерности.
4. Предиктивные алгоритмы предупреждают о возможных отказах за 2-3 месяца до возникновения.
5. Новые материалы:
6. Наноструктурированная изоляция увеличивает электрическую прочность на 40%.
7. Композитные проводники с углеродными нанотрубками снижают массу обмоток на 25%.
8. Термостойкие керамические покрытия выдерживают температуру до 300°С.

Архитектурные решения

1. Модульные конструкции:
2. Блочная система позволяет собрать трансформатор 110/10 кВ за 72 часа.
3. Гибкая конфигурация мощности (шаг 25%) адаптируется под изменяющуюся нагрузку.
4. Сервисные модули обеспечивают доступ к ключевым узлам без полного отключения.
5. Гибридные системы:
6. Встроенные преобразователи частоты расширяют функциональность на 30%.
7. Интеграция с суперконденсаторами компенсирует пиковые нагрузки.
8. Многофункциональные агрегаты сочетают трансформацию, компенсацию реактивной мощности и фильтрацию гармоник.

Заключение

Современные трансформаторные технологии достигли невероятного уровня развития, объединив в себе три ключевых направления:

1. Фундаментальная наука и инженерия:
2. Базовые принципы электромагнитной индукции, открытые ещё в XIX веке, получили новое воплощение благодаря современным материалам и технологиям проектирования.
3. Точные инженерные расчеты сочетаются с компьютерным моделированием, позволяющим оптимизировать каждый элемент конструкции.
4. Цифровая трансформация:
5. Современные трансформаторы превратились в «умные» устройства с встроенными системами мониторинга и управления.
6. Технологии IoT и искусственного интеллекта обеспечивают прогнозирование состояния оборудования и предупреждение аварийных ситуаций.
7. Материаловедческий прорыв:
8. Появление аморфных металлов, высокотемпературных сверхпроводников и наноструктурированных изоляционных материалов кардинально изменило параметры оборудования.
9. Новые материалы позволили значительно снизить потери энергии и увеличить срок службы устройств.

Перспективы развития отрасли включают несколько ключевых направлений:

1. Интеллектуализация оборудования:
2. Разработка самообучающихся систем управления, адаптирующихся к изменяющимся нагрузкам.
3. Внедрение цифровых двойников для точного прогнозирования состояния трансформаторов.
4. Инновационные материалы:
5. Создание композитных проводников с уникальными характеристиками.
6. Разработка экологически безопасных охлаждающих жидкостей и изоляционных материалов.
7. Архитектурные инновации:
8. Развитие модульных и гибридных конструкций с расширенной функциональностью.
9. Интеграция с системами накопления энергии и возобновляемыми источниками.

Эти разработки будут определять развитие электроэнергетики в XXI веке, обеспечивая:

• Повышение эффективности передачи электроэнергии
• Снижение эксплуатационных затрат
• Улучшение экологических показателей
• Повышение надежности энергоснабжения

Трансформаторные технологии будущего станут важным элементом smart grid и основой для создания устойчивой, интеллектуальной энергетической инфраструктуры, способной удовлетворить растущие потребности современного общества.

Данное руководство призвано помочь вам разобраться во всех аспектах создания качественной курсовой работы — от первоначального выбора темы до успешной защиты.

1. Подготовительный этап: выбор темы и планирование работы

1.1. Как правильно выбрать тему курсовой работы

Выбор темы – это первый и один из самых важных этапов работы над курсовой. Правильно подобранная тема не только облегчит процесс исследования, но и повысит шансы на успешную защиту.

Критерии выбора темы:

1. Научная значимость
   • Тема должна быть актуальной для современной физики.
   • Примеры хороших тем:
     • «Исследование квантовых эффектов в новых полупроводниковых материалах»
     • «Применение методов статистической физики для анализа климатических изменений»
2. Соответствие специализации
   • Если вы изучаете, например, термодинамику, не стоит выбирать тему по астрофизике (если только это не междисциплинарная работа).
   • Тема должна быть связана с вашим учебным курсом и интересами.
3. Доступность материалов
   • Перед окончательным выбором темы проверьте, есть ли достаточное количество научных статей, учебников и других источников.
4. Практическая реализуемость
   • Если курсовая предполагает эксперимент, убедитесь, что у вас есть доступ к лабораторному оборудованию.
   • Для теоретических работ оцените, сможете ли вы провести необходимые расчеты или моделирование.

Совет: Обязательно посоветуйтесь с научным руководителем – он поможет скорректировать тему и подскажет, какие исследования сейчас наиболее востребованы.

1.2. Постановка цели и задач исследования

После выбора темы необходимо четко определить:

• Цель работы – какой результат вы хотите получить.
• Задачи исследования – конкретные шаги, которые приведут к достижению цели.

Пример для темы «Исследование зависимости сопротивления металлов от температуры»:

Цель:
Экспериментально установить характер зависимости удельного сопротивления меди от температуры в диапазоне 20–100 °C.

Задачи:

1. Изучить теоретические основы электрического сопротивления в металлах.
2. Разработать методику экспериментального исследования.
3. Провести серию измерений сопротивления меди при разных температурах.
4. Проанализировать полученные данные и построить графики зависимости.
5. Сравнить экспериментальные результаты с теоретическими предсказаниями.

Важно:

• Цель должна быть конкретной и достижимой.
• Задачи должны логически вытекать из цели и охватывать все этапы исследования.

1.3. Составление рабочего плана и графика выполнения

Чтобы работа шла систематично, составьте детальный план с указанием сроков.

Примерный график выполнения курсовой:

1. Подбор литературы – 1 неделя.
2. Написание теоретической части – 2 недели.
3. Проведение экспериментов (если есть) – 3 недели.
4. Обработка данных и расчеты – 1 неделя.
5. Написание практической части – 2 недели.
6. Оформление работы – 1 неделя.
7. Подготовка к защите (написание доклада, презентации) – 1 неделя.

Рекомендации:

• Начинайте работу заранее, чтобы избежать спешки.
• Оставьте 1–2 недели в запасе на случай непредвиденных задержек (например, если оборудование в лаборатории будет занято).
• Регулярно консультируйтесь с научным руководителем, чтобы вовремя корректировать ход исследования.

Вывод

Правильный выбор темы, четкая постановка целей и задач, а также реалистичный график выполнения – это основа успешной курсовой работы. Если подойти к этим этапам ответственно, дальнейшая работа будет намного проще и продуктивнее.

2. Структура курсовой работы: подробный разбор каждого раздела

2.1. Титульный лист

Титульный лист является первой страницей курсовой работы и оформляется в строгом соответствии с требованиями вашего учебного заведения. Этот раздел должен содержать следующую обязательную информацию:

1. Полное официальное название учебного заведения
   • Указывается без сокращений, в верхней части листа Например: «Федеральное государственное бюджетное образовательное учреждение высшего образования «Национальный исследовательский университет «МЭИ»»
2. Название кафедры
   • Размещается ниже названия вуза Пример: «Кафедра теоретической ядерной физики»
3. Тип работы
   • Чётко указывается: «Курсовая работа»
   • Может дополняться указанием курса: «Курсовая работа по физике (2 курс)»
4. Тема работы
   • Формулируется точно в соответствии с утверждённой темой
   • Размещается по центру листа
   • Пример: «Исследование температурной зависимости сопротивления металлов»
5. Сведения об исполнителе
   • Указывается полностью:
     • Фамилия, имя, отчество студентаНомер курса и группы
     • Форма обучения (очная/заочная)
6. Сведения о научном руководителе
   • Фамилия, имя, отчество
   • Учёная степень и звание (если имеются)
   • Должность
7. Год и место выполнения работы
   • Указывается город расположения вуза
   • Год защиты работы
   • Пример: «Москва, 2024»

Важные требования к оформлению:

• Используется стандартный шрифт (обычно Times New Roman)
• Размер шрифта — 14 пт
• Междустрочный интервал — 1,5
• Выравнивание — по центру (кроме некоторых элементов)
• Нумерация страниц на титульном листе не ставится

Рекомендации:

1. Перед оформлением обязательно ознакомьтесь с методическими указаниями вашего вуза
2. Используйте в качестве образца титульные листы предыдущих работ, защищённых на вашей кафедре
3. Проверьте правильность написания всех наименований и фамилий
4. Убедитесь в единообразии оформления всех элементов

Типичные ошибки:

• Неправильное написание названия вуза или кафедры
• Несоответствие утверждённой теме работы
• Отсутствие необходимых реквизитов
• Неправильное оформление сведений о научном руководителе

Пример правильного оформления:

[Здесь следует образец титульного листа, оформленный согласно требованиям конкретного вуза]

Помните, что титульный лист — это первое, что видит комиссия, поэтому его безупречное оформление создаёт положительное впечатление о всей работе в целом.

2.2. Аннотация (реферат)

Аннотация — это сжатое изложение содержания работы (обычно 150-250 слов). Она должна включать:

• Краткое описание проблемы
• Цель исследования
• Основные методы
• Ключевые результаты
• Выводы и практическую значимость

Пример аннотации:
«В данной работе исследована зависимость периода колебаний математического маятника от его длины. Экспериментально проверен закономерности, предсказываемые теорией малых колебаний. Получены количественные данные, подтверждающие квадратичную зависимость периода от длины подвеса. Результаты могут быть использованы в учебном процессе при изучении основ механики.»

2.3. Содержание (оглавление)

В содержании указываются все разделы работы с номерами страниц. Пример:

1. Введение …………………………………………. 3
2. Теоретическая часть ………………………….. 5
   2.1. Основные понятия и определения ……… 5
   2.2. Анализ литературных источников …….. 8
3. Методика исследования ……………………… 12
4. Результаты и их обсуждение ………………. 15
5. Заключение …………………………………….. 18
   Список литературы …………………………….. 20
   Приложения …………………………………….. 22

2.4. Введение

Введение — это важнейшая часть работы, которая должна:

1. Обосновать актуальность темы
2. Определить цель и задачи
3. Указать объект и предмет исследования
4. Описать методы исследования
5. Обозначить научную новизну (если есть)
6. Указать практическую значимость

Объем введения: обычно 2-3 страницы.

2.5. Теоретическая часть

Теоретический раздел демонстрирует ваше понимание физических основ исследуемой проблемы. Он должен содержать:

1. Основные понятия и определения — четкие формулировки всех используемых терминов.
2. Исторический обзор — как развивалось понимание данной проблемы (для некоторых тем).
3. Физические законы и принципы — с математическими формулировками и пояснениями.
4. Анализ литературных источников — что уже известно по данной теме, какие существуют подходы.

Совет: Не переписывайте учебники — излагайте материал своими словами, демонстрируя понимание.

2.6. Методика исследования

В этом разделе необходимо подробно описать:

• Какое оборудование использовалось
• Как проводились измерения
• Какие применялись методы обработки данных
• Как оценивались погрешности

Пример описания методики:
«Для измерения ускорения свободного падения использовался математический маятник. Стальной шарик массой 50 г подвешивался на нити различной длины (от 0,5 до 1,5 м с шагом 0,1 м). Время 10 полных колебаний измерялось электронным секундомером с точностью 0,01 с. Каждое измерение повторялось 5 раз для оценки случайной погрешности.»

2.7. Результаты и их обсуждение

Это ключевой раздел практической части работы. Он должен содержать:

1. Таблицы с исходными данными — все проведенные измерения.
2. Графики и диаграммы — визуализация результатов.
3. Расчеты — с подробным описанием методики.
4. Анализ погрешностей — оценка точности измерений.
5. Сравнение с теорией — насколько результаты согласуются с известными закономерностями.

Важно: Все графики должны быть подписаны, оси обозначены, указаны единицы измерения.

2.8. Заключение

Заключение подводит итоги всей работы и должно:

1. Кратко резюмировать проведенное исследование
2. Указать, была ли достигнута поставленная цель
3. Сформулировать основные выводы
4. Обозначить перспективы дальнейших исследований

Объем заключения: 1-2 страницы.

2.9. Список литературы

Оформляется согласно ГОСТу или требованиям вашего вуза. Обычно включает:

• Учебники и монографии
• Научные статьи
• Патенты (если есть)
• Интернет-источники (с осторожностью)

Количество источников: для курсовой работы обычно 10-20.

2.10. Приложения

В приложения выносятся:

• Объемные таблицы данных
• Расчетные листы
• Схемы экспериментальных установок
• Фотографии оборудования
• Программные коды (если использовались)

3. Практические советы по написанию и оформлению

3.1. Научный стиль изложения

Курсовая работа по физике требует строгого соблюдения научного стиля изложения. Основные требования включают:

1. Точность формулировок:
   • Используйте однозначные и общепринятые термины
   • Избегайте разговорных выражений и двусмысленных формулировок
     Пример неправильного варианта: «Этот эффект выглядит очень странно»
     Пример правильного варианта: «Наблюдаемый эффект требует дополнительного теоретического обоснования»
2. Логичность построения текста:
   • Каждое утверждение должно следовать из предыдущего
   • Избегайте резких переходов между темами
   • Используйте логические связки: «следовательно», «таким образом», «в результате»
3. Объективность подачи материала:
   • Избегайте субъективных оценок
   • Подкрепляйте все утверждения ссылками на авторитетные источники
   • Не используйте местоимения «я», «мы» (лучше: «в работе исследовано…»)
4. Нейтральность тона:
   • Исключите эмоциональную окраску
   • Не используйте восклицательные знаки
   • Избегайте оценочных суждений

3.2. Оформление формул и расчетов

Правильное оформление математических выражений — обязательное требование к научной работе:

1. Нумерация формул:
   • Нумеруйте только те формулы, на которые есть ссылки в тексте
   • Номер указывается арабскими цифрами в круглых скобках у правого поля
   • Сквозная нумерация по всему тексту
2. Пояснение символов:
   • После каждой формулы давайте расшифровку всех использованных символов
   • Указывайте единицы измерения для всех физических величин
     Пример:
     «Энергия квантового осциллятора определяется как:
     E = ħω(n + 1/2), (1)
     где:
     ħ — приведенная постоянная Планка (Дж·с);
     ω — циклическая частота (рад/с);
     n — главное квантовое число.»
3. Оформление расчетов:
   • Приводите полную цепочку вычислений
   • Указывайте источники всех используемых констант
   • Проверяйте размерность на каждом этапе вычислений
     Пример:
     «Рассчитаем энергию основного состояния:
     E₀ = ħω/2 = (1,05·10⁻³⁴ Дж·с)·(5·10¹⁴ рад/с)/2 ≈ 2,63·10⁻²⁰ Дж»
4. Технические требования:
   • Формулы набираются в редакторе формул
   • Основной шрифт — Times New Roman 14птНумерация формул — сквозная по всему тексту
   • Переносы в формулах допускаются только на знаках операций

Дополнительные рекомендации:

• Все величины в тексте должны соответствовать Международной системе единиц (СИ)
• Числовые значения указывайте с правильным количеством значащих цифр
• Используйте стандартные математические обозначения
• Проверяйте правильность индексов и обозначений

3.3. Работа с графиками и таблицами

Графики и таблицы являются важными элементами научной работы, которые требуют тщательного оформления:

1. Общие требования к графикам:
   • Каждый график должен иметь порядковый номер и содержательное название
   • Название размещается под графиком и начинается со слова «Рисунок»
   • Пример: «Рисунок 3 — Зависимость сопротивления от температуры»
2. Оформление осей графика:
   • Обе оси должны быть подписаны с указанием физических величин
   • Обязательно указываются единицы измерения
   • Пример: «Сила тока, I (А)»
3. Требования к таблицам:
   • Таблицы нумеруются арабскими цифрами
   • Название таблицы размещается сверху и начинается со слова «Таблица»
   • Пример: «Таблица 2 — Результаты измерений»
4. Структура таблиц:
   • Каждый столбец должен иметь четкий заголовок
   • В заголовках указываются единицы измерения
   • Данные в таблице должны быть выровнены
5. Связь с текстом:
   • Каждый график и таблица должны быть упомянуты в тексте
   • В тексте нужно дать анализ представленных данных
   • Пример: «Как видно из рисунка 3, зависимость носит линейный характер»
6. Технические требования:
   • Графики должны быть четкими и читаемыми
   • Рекомендуется использовать разные типы линий для графиков
   • Размер графиков должен быть достаточным для восприятия

3.4. Проверка уникальности

Проверка оригинальности текста является обязательным этапом подготовки работы:

1. Требования вузов:
   • Большинство учебных заведений требуют 70-80% уникальности
   • Некоторые кафедры устанавливают более высокие требования
2. Сервисы проверки:
   • Antiplagiat.ru — официальная система проверки
   • ETXT Антиплагиат — популярная альтернатива
   • Advego Plagiatus — бесплатный инструмент
3. Методы повышения уникальности:
   • Глубокий рерайт заимствованных фрагментов
   • Добавление авторских комментариев и анализа
   • Увеличение доли собственных выводов
4. Работа с источниками:
   • Цитаты обязательно оформляются как цитаты
   • Заимствования должны быть правильно оформлены
   • Используйте несколько источников для анализа
5. Полезные советы:
   • Проверяйте уникальность по мере написания работы
   • Оставьте время на доработку текста
   • Особое внимание уделяйте теоретической части
6. Оформление заимствований:
   • Прямые цитаты оформляются в кавычки
   • Обязательно указывается источник
   • Объем цитирования должен быть разумным
7. Авторский вклад:
   • Увеличивайте долю собственного анализа
   • Добавляйте практические расчеты
     1. Включайте оригинальные графики и таблицы

4. Подготовка к защите курсовой работы

4.1. Как сделать презентацию

Эффективная презентация является важной частью успешной защиты курсовой работы. При ее создании следует учитывать следующие аспекты:

1. Структура презентации:
   • Оптимальное количество слайдов — от 8 до 12
   • Первый слайд содержит название работы, ФИО студента и научного руководителяВторой слайд отражает актуальность и цели исследования
   • Последующие слайды представляют ключевые аспекты работы
2. Визуальное оформление:
   • Используйте единый стиль для всех слайдов
   • Выбирайте контрастные и сочетающиеся цветаПрименяйте читаемые шрифты (размер не менее 24pt для основного текста)
   • Ограничивайте количество текста на одном слайде
3. Содержательная часть:
   • Включайте только ключевые тезисы работы
   • Используйте маркированные списки вместо сплошного текстаДобавляйте графики, схемы и таблицы для наглядности
   • Избегайте избыточной информации и «воды»
4. Технические аспекты:
   • Проверьте совместимость формата презентации с оборудованием аудитории
   • Убедитесь в читаемости текста с расстояния
   • Подготовьте резервную копию на флеш-накопителе

4.2. Репетиция выступления

Качественное устное выступление требует тщательной подготовки:

1. Структура выступления:
   • Введение (1 минута): представление темы, ее актуальности
   • Основная часть (3-4 минуты): ключевые аспекты исследования
   • Заключение (1-2 минуты): основные выводы и перспективы
2. Содержание речи:
   • Четко сформулируйте цель и задачи работы
   • Кратко изложите методологию исследования Представьте наиболее значимые результаты
   • Подчеркните научную и практическую ценность работы
3. Практические советы:
   • Подготовьте тезисный план выступления
   • Рассчитайте время на каждый раздел
   • Отрепетируйте перед зеркалом или с друзьями
   • Отработайте сложные термины и формулировки
4. Манера подачи:
   • Говорите четко и в умеренном темпе
   • Поддерживайте зрительный контакт с комиссией
   • Используйте указку для акцента на слайдах
   • Контролируйте осанку и жесты

4.3. Ответы на вопросы

Грамотные ответы на вопросы комиссии демонстрируют глубину понимания темы:

1. Подготовка к вопросам:
   • Проанализируйте возможные слабые места работы
   • Повторите ключевые теоретические положения
   • Подготовьте пояснения к методике и результатам
2. Типы вопросов:
   • По методологии исследования (обоснование выбранных методов)
   • По полученным результатам (интерпретация данных)По теоретической базе (соответствие современным научным представлениям)
   • О практическом применении (возможности использования результатов)
3. Стратегия ответов:
   • Внимательно выслушайте вопрос до конца
   • Если вопрос неясен, вежливо уточните его
   • Отвечайте по существу, избегая пространных рассуждений
   • При затруднении — ссылайтесь на соответствующий раздел работы
4. Рекомендации:
   • Сохраняйте спокойствие и уверенность
   • Используйте в ответах конкретные данные из работы
   • Признавайте границы своего исследования
   • Благодарите за вопросы и замечания
5. Сложные ситуации:
   • Если не знаете ответа — честно признайтесь, пообещав изучить вопрос
   • При несогласии с замечанием — аргументируйте свою позицию
   • В конфликтных ситуациях сохраняйте профессиональный тон

5. Где найти помощь при написании курсовой

Если в процессе работы над курсовой у вас возникают сложности, не стоит отчаиваться — существует несколько способов получить поддержку:

1. Обратитесь к научному руководителю. Консультирование студентов — это его прямая обязанность. Он поможет скорректировать тему, подскажет структуру работы, укажет на ошибки и порекомендует полезные источники.
2. Посетите университетскую библиотеку. Там можно найти примеры качественных курсовых работ прошлых лет, учебники, монографии и научные статьи по вашей теме. Библиотекари также могут помочь с поиском литературы.
3. Используйте образовательные платформы и онлайн-ресурсы:
   1. Physics Forums — полезен для проверки расчетов и обсуждения сложных задач.
   1. Google Scholar, arXiv — позволяют быстро найти актуальные научные публикации.
   1. Author24, «Напишем» — здесь можно заказать консультацию у экспертов, но важно помнить о самостоятельности в работе.
4. Обсудите работу с однокурсниками. Иногда свежий взгляд со стороны помогает выявить неточности или подсказать новые идеи.

Важно: Помощь не подразумевает, что работу за вас сделает кто-то другой. Используйте внешние ресурсы для советов и вдохновения, но избегайте плагиата — это может повлечь серьезные последствия.

Заключение

Написание курсовой работы по физике — это трудоемкий, но увлекательный процесс, который развивает ключевые навыки будущего ученого:

• Научное мышление — умение ставить вопросы, выдвигать гипотезы и искать решения.
• Работа с литературой — поиск, анализ и систематизация научных источников.
• Проведение экспериментов — если работа включает практическую часть, вы учитесь правильно организовывать и фиксировать исследования.
• Анализ данных — обработка результатов, построение графиков, формулировка выводов.
• Академическое письмо — четкое и логичное изложение мыслей в соответствии с научными стандартами.

Следуя рекомендациям из этого руководства, вы сможете создать не просто формальную работу «для галочки», а полноценное мини-исследование. Помните: курсовая — это ваш первый серьезный шаг в науку, и от того, насколько ответственно вы к нему подойдете, может зависеть ваш дальнейший путь в физике.

Такой вариант лучше раскрывает каждый пункт и делает текст более плавным и читаемым. Можно адаптировать под конкретные требования или добавить примеры.

1.1 Энергия как физическая концепция

Энергия — это фундаментальная физическая величина, которая характеризует:

• способность материи совершать работу;
• меру различных форм движения и взаимодействий.

Это понятие объединяет все естественные науки — от механики до квантовой физики, являясь основой для понимания законов природы.

Ключевые свойства энергии:
 Сохранение в замкнутых системах (Закон сохранения энергии) — энергия не исчезает, а лишь переходит из одной формы в другую.
 Способность к преобразованию — механическая энергия может превращаться в тепловую, электрическую, световую и наоборот.
 Измеримость и количественная определённость — энергия всегда может быть выражена в конкретных единицах (джоули, электрон-вольты, калории).
 Зависимость от системы отсчёта — в релятивистской физике энергия связана с массой (E=mc2E=mc2) и зависит от скорости наблюдателя.

1.2 Историческая эволюция концепции

Понимание энергии развивалось на протяжении веков:

1. Античные представления
   • Аристотель ввёл понятие «движущих причин», но не имел строгого определения энергии.
2. XVII век: начало научного подхода
   • Готфрид Лейбниц предложил концепцию «vis viva» («живой силы»), пропорциональной квадрату скорости (mv2mv2).
3. XIX век: становление классической теории
   • Юлиус Майер, Джеймс Джоуль и Герман Гельмгольц сформулировали:
     • Закон сохранения энергии;
     • Принцип эквивалентности теплоты и работы.
4. XX век: революция в физике
   • Альберт Эйнштейн связал энергию с массой (E=mc2E=mc2).
   • В квантовой механике энергия стала дискретной (кванты Планка).

Вывод:
Энергия — не просто абстрактное понятие, а универсальный «язык» физики, позволяющий описывать явления от движения планет до ядерных реакций. Её изучение продолжается и сегодня, особенно в областях:

• термоядерного синтеза,
• тёмной энергии во Вселенной,
• квантовых вычислений.

2. Всесторонний анализ закона сохранения энергии

2.1 Точные математические формулировки

Для различных физических систем закон выражается по-разному:

1. Классическая механика:
Σ(T + V) = const
где T — кинетическая, V — потенциальная энергия

2. Термодинамика (первое начало):
ΔU = Q — W
где U — внутренняя энергия, Q — теплота, W — работа

3. Электродинамика:
∇·S + ∂u/∂t = -J·E
где S — вектор Пойнтинга, u — плотность энергии

2.2 Границы применимости закона

Хотя закон считается универсальным, существуют особые случаи:

• Космологические масштабы (расширение Вселенной)
• Квантовые флуктуации (принцип неопределенности)
• Релятивистские эффекты (искривление пространства-времени)

3. Исчерпывающая классификация форм энергии

3.1 Механические формы энергии

Кинетическая энергия – энергия движущегося тела:

• Поступательного движения:

T=12mv2T=21​mv2

где mm – масса тела, vv – его скорость.

• Вращательного движения:

T=12Iω2T=21​Iω2

где II – момент инерции, ωω – угловая скорость.

Потенциальная энергия – энергия взаимодействия тел или частей системы:

• Гравитационная (в однородном поле):

U=mghU=mgh

где hh – высота над нулевым уровнем.

• Упругая (деформированных тел):

U=12kx2U=21​kx2

где kk – жёсткость, xx – величина деформации.

• В поле центральных сил (например, гравитация планет):

U=−GMmrU=−rGMm​

где GG – гравитационная постоянная, rr – расстояние между телами.

3.2 Термодинамические формы энергии

Связаны с тепловыми процессами и молекулярным движением:

• Внутренняя энергия – сумма кинетической и потенциальной энергии всех частиц системы.
• Энтальпия – тепловая энергия системы с учётом работы против внешнего давления.
• Свободная энергия Гиббса – часть энергии, способная совершать полезную работу при постоянных температуре и давлении.
• Химическая энергия – энергия, запасённая в связях между атомами и молекулами.

3.3 Электромагнитная энергия

Связана с электрическими и магнитными полями:

• Энергия электрического поля:

Wэ=12ε0E2Wэ​=21​ε0​E2

где ε0ε0​ – диэлектрическая постоянная, EE – напряжённость поля.

• Энергия магнитного поля:

Wм=12B2μ0Wм​=21​μ0​B2​

где μ0μ0​ – магнитная постоянная, BB – индукция поля.

• Энергия электромагнитной волны – переносится излучением (например, светом, радиоволнами).

Вывод:
Эта классификация охватывает все основные формы энергии в природе, от движения макроскопических тел до квантовых процессов. Понимание их взаимных преобразований лежит в основе современной физики и техники.

4. Подробные примеры энергетических превращений

4.1 Полный цикл работы тепловой электростанции

1. Химическая энергия топлива
   • Уголь, газ или мазут содержат запасённую химическую энергию в виде молекулярных связей.
   • При сжигании 1 кг угля выделяется ~30 МДж энергии.
2. Преобразование в тепловую энергию
   • Теплота сгорания (Q=cmΔTQ=cmΔT) нагревает воду в котле до состояния перегретого пара (500–600°C).
   • Давление пара достигает 200–300 атмосфер.
3. Механическая энергия пара
   • Пар направляется на лопатки турбины, совершая работу (W=pΔVW=pΔV).
   • Турбина вращается со скоростью 3000 об/мин, передавая энергию генератору.
4. Генерация электричества
   • В генераторе механическая энергия преобразуется в электрическую (E=UItE=UIt) за счёт электромагнитной индукции.
   • Стандартное выходное напряжение — 10–30 кВ.
5. Потери энергии
   • КПД современных ТЭС не превышает 40% из-за:
   • Тепловых потерь в градирнях (30–35%),Механического трения (5–7%),
   • Сопротивления в проводах (3–5%).

4.2 Биологический метаболизм (детальный разбор)

1. Фотосинтез: солнечная → химическая энергия
   • В хлоропластах растений энергия света (λ≈400–700 нмλ≈400–700нм) преобразуется в глюкозу:

6CO2+6H2O→светC6H12O6+6O2(ΔG≈2870 кДж/моль)6CO2​+6H2​Oсвет​C6​H12​O6​+6O2​(ΔG≈2870кДж/моль)

• КПД фотосинтеза — всего 3–6% из-за отражения света и тепловых потерь.
• Расщепление глюкозы: синтез АТФ
  • В митохондриях при дыхании одна молекула глюкозы даёт 38 АТФ (в реальности 30–32 из-за потерь).
  • Энергия связи в АТФ: ~30.5 кДж/моль.
• Мышечное сокращение: АТФ → механическая работа
  • Гидролиз АТФ обеспечивает движение актиновых и миозиновых нитей.
  • КПД мышц — 25–30%, остальное рассеивается в тепло.
• Тепловые потери
  • 70–75% энергии идёт на поддержание температуры тела (~37°C).
  • Например, у человека в покое 85 Вт тепловой мощности выделяется постоянно.

Сравнительная таблица КПД:

Вывод:
Эти примеры иллюстрируют универсальность законов сохранения энергии и неизбежность потерь при её преобразовании — от промышленных систем до живых организмов.

5. Углубленные решения сложных задач

Задача 1: Космический аппарат

Условие:
Аппарат массой 500 кг движется со скоростью 8 км/с на высоте 300 км. Найти его полную механическую энергию (Rземли = 6371 км, Mземли = 5,97×10²⁴ кг).

Решение:

1. Кинетическая энергия:
   T = ½mv² = ½ × 500 × (8000)² = 16 ГДж
2. Потенциальная энергия:
   U = -GMm/r = -6,67×10⁻¹¹ × 5,97×10²⁴ × 500 / (6 671 000) ≈ -29,8 ГДж
3. Полная энергия:
   E = T + U = 16 — 29,8 = -13,8 ГДж

Анализ результата: Отрицательное значение означает, что аппарат находится на связанной орбите.

Задача 2: Ядерный реактор

Условие:
Реактор мощностью 1 ГВт работает с КПД 33%. Сколько урана-235 расходуется за сутки? (Энергия деления 235U ≈ 202,5 МэВ/атом, NA = 6,02×10²³ моль⁻¹)

Решение:

1. Полезная энергия за сутки:
   E = Pt = 10⁹ × 86 400 = 8,64×10¹³ Дж
2. Полная энергия деления:
   Eполн = E/η = 8,64×10¹³ / 0,33 ≈ 2,618×10¹⁴ Дж
3. Число атомов:
   N = Eполн / E₁ = 2,618×10¹⁴ / (202,5×10⁶×1,6×10⁻¹⁹) ≈ 8,08×10²⁴
4. Масса урана:
   m = (N/NA) × M = (8,08×10²⁴ / 6,02×10²³) × 0,235 ≈ 3,15 кг

Ответ: ≈ 3,15 кг в сутки

6. Современные энергетические технологии

6.1 Накопители энергии: сравнительный анализ

Современные технологии накопления энергии значительно различаются по ключевым параметрам:

Ключевые выводы:
 Литий-ионные аккумуляторы — лучший баланс плотности энергии и КПД, но ограниченный срок службы.
 Водородные системы — рекордная энергоёмкость, но низкий КПД из-за преобразования энергии.
 Суперконденсаторы — почти вечный ресурс, но малая ёмкость; идеальны для кратковременного хранения.

6.2 Возобновляемые источники: перспективные разработки

1. Термоядерные реакторы (ITER)
   • Цель: достижение Q > 10 (выделение энергии в 10 раз больше затраченной).
   • Плазма нагревается до 150 млн °C, удерживается магнитным полем.
   • Ожидаемый КПД — 30–40%, сроки коммерциализации — после 2050 года.
2. Космические солнечные электростанции (КСЭС)
   • Орбитальные панели собирают энергию Солнца 24/7 (без ночных потерь).
   • Передача на Землю: СВЧ-излучение с КПД до 40%.
   • Первые испытания запланированы на 2030-е годы.
3. Биотопливо 3-го поколения (водоросли)
   • Водоросли производят в 30 раз больше биомассы, чем наземные растения.
   • Выход топлива: до 20 000 л/га в год (против 600 л/га у рапса).
   • Не конкурирует с сельхозземлями, поглощает CO₂.

Сравнение перспективных технологий:

Вывод:
Современные энерготехнологии движутся в сторону устойчивости и эффективности. В ближайшие десятилетия нас ждёт комбинация решений: водород + термояд + космическая энергетика.

7. Философские и методологические вопросы

7.1 Энергия и информация

• Принцип Ландауэра устанавливает фундаментальную связь между информацией и термодинамикой.
• Согласно этому принципу, стирание 1 бита информации требует минимального количества энергии, определяемого температурой системы.
• Математически это выражается как E ≥ kT ln2, где k – постоянная Больцмана, T – температура в кельвинах.
• При комнатной температуре (300 K) это значение составляет примерно 2,8×10⁻²¹ Дж, что демонстрирует предельную энергоэффективность вычислений на микроскопическом уровне.

7.2 Энергия в квантовой теории поля

• В квантовой теории поля вакуум не является абсолютной пустотой, а обладает ненулевой энергией.
• Энергетическая плотность вакуума (ρvac) оценивается примерно в 10⁻⁹ Дж/м³, что связано с квантовыми флуктуациями.
• Однако это значение вступает в противоречие с наблюдаемой космологической постоянной, порождая проблему космологической постоянной – одну из главных загадок современной физики.

8. Практические лабораторные работы

8.1 Определение механического эквивалента теплоты

• Цель работы: экспериментально установить соотношение между механической работой и тепловой энергией.
• Методика:
  • Измерение работы падающего груза – механическая энергия преобразуется в тепловую.
  • Нагрев калориметра – измеряется количество теплоты, переданное системе.
  • Расчет – определяется механический эквивалент теплоты по формуле J = W/Q.
• Результат: полученное значение ≈ 4,1868 Дж/кал соответствует известному соотношению Джоуля.

8.2 Изучение колебательных систем

• Цель работы: исследование различных типов колебаний и их параметров.
• Анализируемые системы:
  • Пружинный маятник – изучается зависимость периода колебаний от массы груза и жесткости пружины.
  • Математический маятник – исследуется влияние длины нити на частоту колебаний.
  • Крутильные колебания – определяются моменты инерции и модули кручения.
• Выводы: сравнение теоретических моделей с экспериментальными данными позволяет проверить законы гармонических колебаний.

Этот развернутый вариант позволяет лучше понять как теоретические основы, так и практические аспекты представленных тем. Если нужно углубиться в какой-то раздел – уточните!

8. Практические лабораторные работы

8.1 Определение механического эквивалента теплоты

Методика:

1. Измерение работы падающего груза
2. Нагрев калориметра
3. Расчет: J = W/Q ≈ 4,1868 Дж/кал

8.2 Изучение колебательных систем

Анализ:

• Пружинный маятник
• Математический маятник
• Крутильные колебания

9. Перспективные научные направления

9.1 Квантовая энергетика

• Когерентные системы накопления
• Топологические изоляторы
• Спинтронные устройства

9.2 Астроэнергетика

• Дайсоны-сферы (гипотетические)
• Черные дыры как источники энергии (процесс Пенроуза)
• Аннигиляция материи и антиматерии

10. Глобальное значение закона сохранения энергии

Закон сохранения энергии является одним из фундаментальных принципов природы, объединяющим физику, экологию, экономику и образование. Его всеобщность делает его ключевым инструментом для понимания и решения глобальных проблем современности.

10.1 Экологические аспекты

• Баланс энергопотребления и экологии – закон сохранения энергии требует учитывать все формы преобразования энергии, что особенно важно при оценке воздействия человеческой деятельности на окружающую среду.
• Расчет углеродного следа – поскольку сжигание ископаемого топлива приводит к выделению CO₂, закон сохранения энергии позволяет точно оценить масштабы выбросов и разработать стратегии их сокращения.
• Оптимизация энергопотоков в биосфере – понимание круговорота энергии в экосистемах помогает создавать устойчивые модели природопользования, минимизируя дисбаланс в природных процессах.

10.2 Экономические последствия

• Ценообразование на энергоносители – стоимость энергии определяется не только рыночными механизмами, но и фундаментальными законами физики, влияя на глобальную экономику.
• Энергетическая безопасность – зависимость стран от энергоресурсов делает закон сохранения энергии стратегически важным, стимулируя поиск альтернативных и возобновляемых источников.
• Инновации в энергосбережении – повышение эффективности технологий (от LED-ламп до термоядерных реакторов) основано на строгом учете преобразования энергии, что снижает затраты и уменьшает экологический ущерб.

10.3 Образовательное значение

• Формирование научного мировоззрения – изучение закона сохранения энергии закладывает основу для понимания единства материального мира и взаимосвязи природных явлений.
• Развитие системного мышления – принцип сохранения энергии учит анализировать сложные процессы, учитывая все формы передачи и превращения энергии.
• Понимание технологических процессов – от работы двигателя до функционирования экосистем – все подчиняется этому закону, что делает его незаменимым в инженерном и естественнонаучном образовании.

Заключение

Закон сохранения энергии – это не просто физический принцип, а универсальная основа для устойчивого развития человечества. Он связывает фундаментальную науку с экологией, экономикой и технологиями, позволяя находить баланс между прогрессом и сохранением природных ресурсов. Его глубокое понимание необходимо для преодоления энергетических, экологических и социальных вызовов XXI века, открывая путь к чистой, эффективной и безопасной энергетике будущего.

1.1 Основные понятия электрических цепей

Закон Ома — это фундаментальный принцип электротехники, который устанавливает взаимосвязь между тремя ключевыми электрическими величинами:

• Напряжение (U)
  • Это разность электрических потенциалов между двумя точками цепи.
  • Напряжение является «движущей силой», заставляющей заряженные частицы перемещаться по проводнику.
  • Измеряется в вольтах (В).
• Сила тока (I)
  • Характеризует количество электрического заряда, проходящего через поперечное сечение проводника за единицу времени.
  • Чем больше сила тока, тем больше заряженных частиц (электронов) проходит через цепь.
  • Измеряется в амперах (А).
• Сопротивление (R)
  • Это свойство материала препятствовать прохождению электрического тока.
  • Зависит от материала проводника, его длины, площади сечения и температуры.
    1. Измеряется в омах (Ом).

Эти три величины связаны между собой формулой закона Ома:

I=URI=RU​

Простыми словами:

• Чем выше напряжение (U) при неизменном сопротивлении (R), тем больше ток (I).
• Чем больше сопротивление (R) при том же напряжении (U), тем меньше ток (I).

Этот закон лежит в основе работы всех электрических цепей — от простой батарейки в фонарике до сложных микропроцессоров в компьютерах.

1.2 Формулировка закона Ома

Математическое выражение закона Ома имеет следующий вид:

I=URI=RU​

Где:

• I — сила тока в цепи, измеряется в амперах (А)
• U — напряжение на участке цепи, измеряется в вольтах (В)
• R — сопротивление проводника, измеряется в омах (Ом)

Вариации формулы

Закон Ома можно преобразовать для вычисления любой из трёх величин:

1. Расчёт напряжения:

U=I×RU=I×R

Пример: Если через резистор 10 Ом течёт ток 2 А, то напряжение на нём составит 20 В.

• Расчёт сопротивления:

R=UIR=IU​

Пример: При напряжении 12 В и силе тока 0,5 А сопротивление цепи будет 24 Ом.

Практическое значение

• Позволяет рассчитывать параметры электрических цепей при проектировании устройств.
• Помогает находить неисправности (например, при аномальном падении напряжения).
• Лежит в основе работы резисторов, транзисторов и других электронных компонентов.

Важно! Закон Ома выполняется для:
Металлических проводников
Постоянного тока
Постоянной температуры

Для полупроводников и переменного тока применяются модифицированные формулы.

1.3 Границы применимости закона Ома

Закон Ома является универсальным принципом, но он справедлив не для всех материалов и условий.

Где закон Ома выполняется:

 Металлические проводники (медь, алюминий и др.) — при постоянной температуре, так как нагрев увеличивает сопротивление.
 Электролиты (жидкие проводники) — но только при определённых условиях, так как их сопротивление может меняться из-за химических реакций.
 Полупроводниковые элементы (например, резисторы) — но лишь в определённом диапазоне напряжений, поскольку их проводимость нелинейна.

Где закон Ома НЕ работает:

 Газовые разряды (например, в люминесцентных лампах) — ток в газах зависит от ионизации, а не только от напряжения.
 Вакуумные лампы (радиолампы, кинескопы) — ток в них определяется термоэлектронной эмиссией, а не законом Ома.
 Нелинейные элементы (диоды, транзисторы, тиристоры) — их сопротивление меняется в зависимости от напряжения и тока, поэтому зависимость I = U/R не соблюдается.

Вывод:

Закон Ома — это идеализированная модель, которая хорошо описывает простые проводники, но требует дополнений и уточнений для сложных электронных компонентов и нестандартных условий.

2. Виды задач на закон Ома

2.1 Базовые задачи с одним резистором

Пример 1:
Дано:

• Напряжение U = 24 В
• Сопротивление R = 8 Ом
  Найти силу тока I.

Решение:

I=UR=248=3 АI=RU​=824​=3А

Пример 2:
Дано:

• Сила тока I = 0.2 А
• Сопротивление R = 50 Ом
  Найти напряжение U.

Решение:

U=I×R=0.2×50=10 ВU=I×R=0.2×50=10В

2.2 Задачи на электрическую мощность

Мощность в цепи постоянного тока:

P=U×I=I2×R=U2RP=U×I=I2×R=RU2​

Пример:
Дано:

• Напряжение U = 12 В
• Сопротивление R = 6 Ом
  Найти мощность P.

Решение:

P=U2R=1226=1446=24 ВтP=RU2​=6122​=6144​=24Вт

3. Задачи на последовательное соединение

3.1 Основные свойства последовательной цепи

• Сила тока одинакова во всех элементах цепи
• Общее сопротивление равно сумме сопротивлений:

_{общ} = R_1 + R_2 + R_3 + \dots ]

• Напряжение распределяется пропорционально сопротивлениям

Пример 1:
Дано:

• R₁ = 4 Ом
• R₂ = 6 Ом
• U = 20 В
  Найти:
• Общее сопротивление
• Силу тока в цепи
• Напряжение на каждом резисторе

Решение:

1. Rобщ=R1+R2=4+6=10 ОмRобщ​=R1​+R2​=4+6=10Ом
2. I=URобщ=2010=2 АI=Rобщ​U​=1020​=2А
3. U1=I×R1=2×4=8 ВU1​=I×R1​=2×4=8ВU2=I×R2=2×6=12 ВU2​=I×R2​=2×6=12В

3.2 Практическое применение

Последовательное соединение используется:

• В делителях напряжения
• Для ограничения тока
• В гирляндах елочных ламп

4. Задачи на параллельное соединение

4.1 Основные свойства параллельной цепи

Параллельное соединение элементов в электрической цепи обладает следующими ключевыми свойствами:

1. Напряжение на всех элементах одинаково
   • В отличие от последовательного соединения, где напряжение делится, в параллельной цепи напряжение (U) на каждом резисторе равно общему напряжению цепи.
2. Общий ток равен сумме токов в ветвях
   • Ток, поступающий от источника питания, разделяется между параллельными ветвями.
   • Формула:

Iобщ=I1+I2+I3+…Iобщ​=I1​+I2​+I3​+…

• Общее сопротивление рассчитывается по формуле:

1Rобщ=1R1+1R2+1R3+…Rобщ​1​=R1​1​+R2​1​+R3​1​+…

• Чем больше резисторов подключено параллельно, тем меньше общее сопротивление цепи.

Пример расчёта параллельной цепи

Дано:

• R1=12 ОмR1​=12Ом
• R2=6 ОмR2​=6Ом
• Напряжение источника U=24 ВU=24В

Найти:

1. Общее сопротивление цепи (RобщRобщ​)
2. Общий ток (IобщIобщ​)
3. Токи в каждой ветви (I1I1​, I2I2​)

Решение:

• Расчёт общего сопротивления:

1Rобщ=112+16=112+212=312=14Rобщ​1​=121​+61​=121​+122​=123​=41​Rобщ=4 ОмRобщ​=4Ом

• Расчёт общего тока:

Iобщ=URобщ=244=6 АIобщ​=Rобщ​U​=424​=6А

• Расчёт токов в ветвях:
  • Ток через R1R1​:

I1=UR1=2412=2 АI1​=R1​U​=1224​=2А

• Ток через R2R2​:

I2=UR2=246=4 АI2​=R2​U​=624​=4А

Проверка:

Iобщ=I1+I2=2+4=6 А(сходится)Iобщ​=I1​+I2​=2+4=6А(сходится)

Вывод:
В параллельной цепи:
Напряжение на всех резисторах одинаково (24 В).
Общий ток равен сумме токов ветвей (6 А).
Общее сопротивление меньше наименьшего из резисторов (4 Ом < 6 Ом).

Этот принцип используется, например, в домашней электропроводке, где все приборы подключены параллельно и работают при одинаковом напряжении.

4.2 Особые случаи параллельного соединения

Параллельное соединение резисторов имеет два важных частных случая, которые упрощают расчёты.

1. Параллельное соединение двух резисторов

Если в цепи только два резистора, общее сопротивление можно найти по упрощённой формуле:

Rобщ=R1×R2R1+R2Rобщ​=R1​+R2​R1​×R2​​

Пример:
Дано: R1=4 ОмR1​=4Ом, R2=12 ОмR2​=12Ом
Решение:

Rобщ=4×124+12=4816=3 ОмRобщ​=4+124×12​=1648​=3Ом

2. Параллельное соединение одинаковых резисторов

Если параллельно соединены n резисторов с одинаковым сопротивлением R, то:

Rобщ=RnRобщ​=nR​

Пример:
Дано: 5 резисторов по 10 Ом10Ом каждый.
Решение:

Rобщ=105=2 ОмRобщ​=510​=2Ом

Почему это важно?
Упрощает расчёты в реальных схемах.
Позволяет быстро оценить общее сопротивление без сложных вычислений.
Используется при проектировании делителей тока и нагрузочных цепей.

Применение:

• В электронике для снижения общего сопротивления без изменения номинала деталей.
• В мощных цепях для равномерного распределения тока между компонентами.

5. Комбинированные (смешанные) соединения

5.1 Методика решения задач

1. Выделить участки с последовательным и параллельным соединением
2. Постепенно упрощать схему, заменяя группы резисторов эквивалентными
3. Найти общее сопротивление цепи
4. Определить общий ток
5. Рассчитать распределение токов и напряжений

Пример:
Дано:

• R₁ = 2 Ом
• R₂ = 4 Ом
• R₃ = 12 Ом
• R₄ = 6 Ом
• U = 36 В

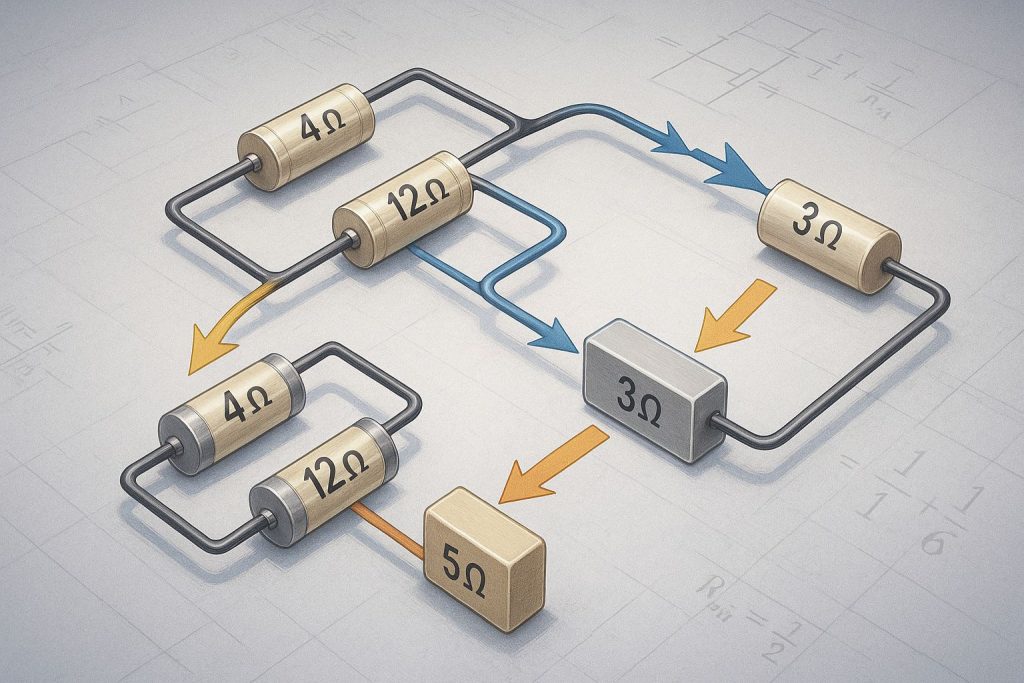

Схема:

text

Copy

Download

R₁ — R₂ —

            |— R₄

R₃ ———

Найти:

1. Общее сопротивление
2. Общий ток
3. Токи и напряжения на всех резисторах

Решение:

1. Находим R₂₃ (R₂ и R₃ параллельно):

frac{1}{R_{23}} = \frac{1}{4} + \frac{1}{12} = \frac{3}{12} + \frac{1}{12} = \frac{4}{12} = \frac{1}{3} ]

R23=3 ОмR23​=3Ом

• Находим R₂₃₄ (R₂₃ и R₄ последовательно):

{234} = R{23} + R_4 = 3 + 6 = 9 , \text{Ом} ]

• Находим общее сопротивление (R₁ и R₂₃₄ параллельно):

frac{1}{R_{общ}} = \frac{1}{2} + \frac{1}{9} = \frac{9}{18} + \frac{2}{18} = \frac{11}{18} ]

Rобщ=1811≈1.64 ОмRобщ​=1118​≈1.64Ом

• Общий ток:

{общ} = \frac{U}{R{общ}} = \frac{36}{18/11} = 22 , \text{А} ]

• Токи в ветвях:

_1 = \frac{U}{R_1} = \frac{36}{2} = 18 , \text{А} ]

I234=UR234=369=4 АI234​=R234​U​=936​=4А

• Напряжение на R₄:

4 = I{234} \times R_4 = 4 \times 6 = 24 , \text{В} ]

• Напряжение на R₂ и R₃:

{23} = I{234} \times R_{23} = 4 \times 3 = 12 , \text{В} ]

• Токи через R₂ и R₃:

2 = \frac{U{23}}{R_2} = \frac{12}{4} = 3 , \text{А} ]

I3=U23R3=1212=1 АI3​=R3​U23​​=1212​=1А

6. Практические применения закона Ома

6.1 Расчет параметров электрических цепей

Закон Ома активно используется при проектировании и настройке электрических схем.

Основные применения:

• Определение сечения проводов
  • По допустимому току и известному напряжению рассчитывают минимальное сечение, чтобы избежать перегрева.
  • Формула: R=ρ⋅lSR=Sρ⋅l​, где ρρ — удельное сопротивление материала.
• Подбор резисторов
  • Позволяет выбрать резистор с нужным сопротивлением для ограничения тока или деления напряжения.
  • Пример: если U=12 ВU=12В, а нужный ток I=0.1 АI=0.1А, то R=120.1=120 ОмR=0.112​=120Ом.
• Расчет делителей напряжения
  • Используется для получения части напряжения от общего источника.
  • Формула: Uвых=Uвх⋅R2R1+R2Uвых​=Uвх​⋅R1​+R2​R2​​.

6.2 Поиск неисправностей в цепях

Закон Ома помогает быстро выявлять типовые проблемы в электрических цепях.

Типичные неисправности и их признаки:

• Обрыв цепи (ток равен нулю)
  • Если при подаче напряжения ток отсутствует (I=0I=0), значит, в цепи есть разрыв.
  • Проверка: измерение сопротивления — в обрыве оно стремится к бесконечности.
• Короткое замыкание (сопротивление близко к нулю)
  • При КЗ сопротивление резко падает, а ток возрастает до опасных значений.
  • Проверка: если R≈0R≈0, значит, есть нежелательный контакт между проводниками.
• Частичное повреждение (изменение сопротивления)
  • Если сопротивление элемента отличается от номинального, это может указывать на его неисправность.
  • Пример: перегоревший резистор часто имеет большее сопротивление, чем указано.

Практическое значение:
Позволяет быстро диагностировать поломки в бытовой технике и промышленном оборудовании.
Используется при ремонте электроники, автомобильной электропроводки и силовых цепей.
Помогает предотвратить аварии, связанные с перегревом и перегрузками.

Вывод:
Закон Ома — это не просто теоретическая формула, а инструмент, который ежедневно применяют инженеры, электрики и радиолюбители для работы с электричеством.

7. Дополнительные задачи для самостоятельного решения

Задача 1:
В цепи последовательно соединены три резистора: 2 Ом, 4 Ом и 6 Ом. Напряжение источника 36 В. Найти:

1. Общее сопротивление
2. Силу тока в цепи
3. Напряжение на каждом резисторе
4. Мощность, выделяемую на каждом резисторе

Задача 2:
Два резистора 8 Ом и 24 Ом соединены параллельно и подключены к источнику 12 В. Определить:

1. Общее сопротивление
2. Общий ток
3. Ток в каждой ветви
4. Общую потребляемую мощность

8. Заключение

Закон Ома служит фундаментальной основой для понимания принципов работы любых электрических цепей. Его значение невозможно переоценить — от простых бытовых приборов до сложных промышленных систем.

Сферы применения закона Ома:

• Бытовая электротехника (проводка, розетки, осветительные приборы)
• Промышленные электроустановки (электродвигатели, трансформаторы, линии передач)
• Электронные устройства (микросхемы, усилители, датчики)
• Системы энергоснабжения (распределение и учёт электроэнергии)

Рекомендации для успешного решения задач:

1. Анализ схемы соединений
   1. Определите тип подключения элементов (последовательное, параллельное или комбинированное).
2. Упрощение сложных цепей
   1. Заменяйте группы резисторов эквивалентным сопротивлением, используя правила для последовательных и параллельных соединений.
3. Контроль единиц измерения
   1. Всегда проверяйте, чтобы величины были в одинаковых единицах (вольты, амперы, омы).
4. Проверка баланса мощностей
   1. Убедитесь, что суммарная мощность потребителей не превышает возможностей источника.

Дальнейшее углубление в тему:

Для более сложных расчётов и анализа цепей полезно изучить:

• Законы Кирхгофа (расчёт разветвлённых цепей с несколькими контурами)
• Цепи переменного тока (учёт индуктивности, ёмкости и активного сопротивления)
• Комплексные числа в электротехнике (расчёт импеданса и фазовых сдвигов)
• Переходные процессы (анализ поведения цепей при включении/выключении)

Закон Ома — это не просто формула, а ключ к пониманию электричества. Освоив его, вы сможете проектировать, ремонтировать и оптимизировать электротехнические устройства, а также уверенно двигаться в изучении более сложных разделов электротехники и электроники.

Давление — это не просто абстрактное физическое понятие, а реальная сила, которая окружает нас повсюду. Оно показывает, как любая сила распределяется по поверхности, определяя множество привычных нам процессов.

Каждое утро мы сталкиваемся с давлением, даже не осознавая этого. Когда вы нажимаете на кнопку кофемашины, давление воды помогает приготовить ароматный эспрессо. В душе струи воды массируют кожу благодаря давлению в водопроводной системе. А когда вы надуваете воздушный шарик, давление воздуха внутри заставляет его сохранять форму.

Но влияние давления выходит далеко за рамки бытовых ситуаций. Оно управляет погодными явлениями, работой транспорта и даже нашим собственным организмом. Кровяное давление поддерживает жизнедеятельность, атмосферное давление влияет на самочувствие, а гидростатическое давление определяет поведение жидкостей вокруг нас.

Давайте отправимся в увлекательное путешествие по дому и за его пределами, чтобы раскрыть удивительные проявления этой невидимой силы. Вы удивитесь, как много повседневных вещей объясняются простыми законами давления!

1. Кухня — лаборатория давления

1.1. Приготовление пищи под давлением

Скороварка превращает обычную кухню в настоящую научную лабораторию, наглядно демонстрируя законы физики в действии.

Принцип работы:

• В основе лежит фундаментальная физическая зависимость: при повышении давления температура кипения воды увеличивается.
• Если в обычных условиях вода закипает при 100°C, то в герметичной скороварке, где создается давление 1-2 атмосферы, точка кипения поднимается до 120°C.

Преимущества такого приготовления:

1. Экономия времени — блюда готовятся в 2-3 раза быстрее, так как высокая температура ускоряет тепловую обработку продуктов.
2. Сохранение полезных веществ — сокращенное время приготовления помогает сохранить до 50% больше витаминов по сравнению с традиционными методами.
3. Особая текстура блюд — мясо становится необычайно мягким, а бобовые — особенно нежными, так как высокое давление эффективно разрушает соединительные ткани.

Историческая справка:

• Первые эксперименты с приготовлением под давлением проводил французский физик Дени Папен ещё в 1679 году, изобретя «паровой пищеваритель».
• Массовое распространение скороварки получили только в 1930-х годах после изобретения надежных систем безопасности, включая клапаны сброса давления.
• Современные модели сохраняют этот многовековой принцип, дополняя его электронным контролем и многоуровневой защитой.

Этот кухонный гаджет — прекрасный пример того, как глубокое понимание физических законов приводит к созданию полезных бытовых устройств, делающих нашу жизнь проще и удобнее.

1.2. Тайны кофемашин

Современные кофемашины — это настоящие шедевры инженерной мысли, где физика давления играет ключевую роль в создании идеального напитка.

Рабочее давление:

• Для приготовления настоящего эспрессо кофемашины создают давление 9-15 атмосфер.
• Это в 9-15 раз превышает нормальное атмосферное давление на уровне моря.

Роль высокого давления:

1. Экстракция кофейных масел — такое интенсивное давление позволяет полностью извлечь ароматические масла и тонкие вкусовые ноты из молотых зёрен.
2. Формирование кремы — характерная золотистая пенка, визитная карточка хорошего эспрессо, образуется именно благодаря высокому давлению.
3. Оптимальное время приготовления — давление обеспечивает быстрое (20-30 секунд) прохождение воды через спрессованный кофейный порошок, что гарантирует идеальный баланс вкуса.

Исторический факт:

• Идеальное давление для эспрессо было определено итальянскими инженерами в 1940-х годах методом проб и ошибок.
• Изобретатель Акилле Гаджа в 1948 году разработал первый коммерчески успешный образец современной эспрессо-машины.
• Сегодня этот стандарт принят во всём мире как эталон приготовления качественного кофе.

Интересный момент:
Давление в кофемашине сопоставимо с давлением в шинах грузового автомобиля или в баллоне акваланга, что делает процесс приготовления кофе своеобразным технологическим чудом на вашей кухне.

1.3. Газированные напитки

Газировка — это жидкость, насыщенная углекислым газом под давлением. В закрытой бутылке давление достигает 3-4 атмосфер, что удерживает газ в растворённом состоянии. Когда мы открываем бутылку:

• Давление резко падает
• Растворимость газа уменьшается
• Пузырьки CO₂ начинают выделяться

Этот процесс описывается законом Генри: количество газа, растворяющегося в жидкости, прямо пропорционально его давлению над жидкостью.

2. Давление в нашем доме

2.1. Водопроводная система

Городская водопроводная сеть представляет собой сложный инженерный организм, где давление играет ключевую роль в обеспечении бесперебойной подачи воды.

Основные элементы системы:

1. Насосные станции — специальные установки, создающие рабочее давление 2-6 атмосфер, что позволяет доставлять воду до верхних этажей высотных зданий.
2. Гидроаккумуляторы — герметичные емкости, выполняющие функцию стабилизаторов, поддерживающих постоянное давление в системе при изменении расхода воды.
3. Редукторы давления — регулирующие устройства, устанавливаемые на этажах для защиты сантехнического оборудования от избыточного напора.

Эволюция водопроводных систем:

• В старых домах с чугунными трубами рабочее давление традиционно ограничивалось 2-3 атмосферами из-за хрупкости материала.
• Современные здания с пластиковыми трубопроводами позволяют увеличивать давление до 6 атмосфер, значительно улучшая эффективность водоснабжения.
• Переход на новые материалы сделал возможным строительство высотных жилых комплексов без потери качества водоснабжения на верхних этажах.

Технические особенности:
Давление в системе тщательно рассчитывается инженерами — оно должно быть достаточным для подачи воды на нужную высоту, но не превышать допустимых значений для труб и сантехнических приборов. Именно этот баланс делает возможным комфортное использование воды в условиях современного города.

2.2. Отопительная система

В закрытых системах отопления давление является важнейшим параметром, обеспечивающим эффективную циркуляцию теплоносителя.

Основные характеристики рабочего режима:

1. Оптимальное давление поддерживается на уровне 1,5-2 атмосфер — этого достаточно для нормальной работы большинства бытовых систем.
2. Термическое расширение — при нагреве воды давление естественным образом возрастает, что требует специальных компенсирующих устройств.
3. Расширительный бак выполняет ключевую роль, принимая излишки теплоносителя при нагреве и возвращая их при остывании системы.

Критические моменты в эксплуатации:

• Низкое давление (менее 1 атмосферы) часто приводит к образованию воздушных пробок, из-за чего радиаторы прогреваются неравномерно.
• Резкие скачки давления могут повредить соединения труб и радиаторов, поэтому система оснащается предохранительными клапанами.
• Контроль давления должен осуществляться регулярно, особенно в начале отопительного сезона, когда система подвергается температурным нагрузкам.

Практический совет:
Для поддержания стабильного давления необходимо периодически проверять состояние расширительного бака и подпитывать систему при падении давления ниже рабочего уровня. Это гарантирует равномерный обогрев всех помещений в течение всего отопительного периода.

2.3. Кондиционеры и холодильники

Эти бытовые приборы работают по единому физическому принципу, используя фреон в замкнутой системе циркуляции.

Принцип работы хладагента:

1. В конденсаторе (наружном блоке кондиционера или задней стенке холодильника) фреон находится под высоким давлением 15-20 атмосфер, что вызывает его нагрев и переход в жидкое состояние.
2. В испарителе (внутреннем блоке) давление резко падает до 3-5 атмосфер, благодаря чему хладагент активно испаряется, поглощая тепло из окружающей среды.
3. Компрессор выполняет ключевую функцию, создавая необходимый перепад давления и заставляя фреон циркулировать по системе.

Теплоперенос в разных устройствах:

• В кондиционере этот процесс переносит тепло из помещения на улицу, охлаждая комнатный воздух.
• В холодильнике тот же принцип работает наоборот — тепло извлекается из холодильной камеры и рассеивается в окружающем пространстве через заднюю решётку.

Технические особенности:

• Весь процесс происходит в герметичном замкнутом контуре, что делает систему энергоэффективной.
• Современные модели используют экологичные хладагенты, работающие при аналогичных давлениях, но с меньшим воздействием на окружающую среду.
• Точный контроль давления в системе обеспечивает оптимальную работу оборудования и продлевает срок его службы.

Этот удивительный процесс теплопереноса, открытый ещё в XIX веке, сегодня лежит в основе работы миллионов бытовых приборов по всему миру.

3. Давление и транспорт

3.1. Автомобильные шины

Оптимальное давление в шинах варьируется в зависимости от типа транспортного средства:

• Легковые автомобили требуют давления в пределах 2,0-2,5 атмосфер для обеспечения баланса между комфортом и управляемостью.
• Грузовые автомобили используют более высокое давление 6-8 атмосфер, необходимое для перевозки тяжелых грузов.
• Велосипедные шины поддерживают давление 3-4 атмосферы, что обеспечивает хорошее сцепление с дорогой и комфорт при езде.

Последствия неправильного давления:

1. Повышенный расход топлива возникает при пониженном давлении из-за увеличения площади контакта шины с дорогой и роста сопротивления качению.
2. Неравномерный износ протектора значительно сокращает срок службы шин:
   1. При недостаточном давлении быстрее изнашиваются края шины.
   1. При избыточном давлении интенсивнее стирается центральная часть.
3. Ухудшение управляемости транспортного средства:
   1. Низкое давление снижает точность рулевого управления.
   1. Высокое давление уменьшает сцепление с дорогой, особенно на мокрой поверхности.

Рекомендации:

• Проверяйте давление не реже 1 раза в месяц и перед длительными поездками.
• Измеряйте давление на «холодных» шинах (после стоянки не менее 2-3 часов).
• Учитывайте рекомендации производителя, указанные в руководстве по эксплуатации или на табличке в дверном проеме автомобиля.

Соблюдение правильного давления в шинах — простой, но эффективный способ повысить безопасность, экономичность и комфорт вождения.

3.2. Авиация

В самолётах давление играет особую роль.

На высоте 10 километров наружное давление падает до 0,2 атмосферы, что значительно ниже нормы. Однако в салоне давление искусственно поддерживается на уровне, эквивалентном 2000 метрам над уровнем моря, то есть около 0,8 атмосфер.

Герметизация салона — это сложная инженерная задача, требующая точных расчётов и надёжных материалов. Именно из-за разницы между внешним и внутренним давлением при взлёте и посадке у пассажиров закладывает уши — так организм реагирует на резкие перепады.

3.3. Подводные аппараты

При погружении под воду давление возрастает на 1 атмосферу каждые 10 метров.

На глубине 10 метров давление достигает 2 атмосфер, что вдвое превышает нормальное давление на поверхности. На отметке 100 метров оно увеличивается до 11 атмосфер, создавая огромную нагрузку на технику.

Рекордное давление выдержал батискаф «Триест», который в 1960 году опустился в Марианскую впадину, где давление составляет около 1100 атмосфер.

Для работы на больших глубинах применяются:

• Прочные корпуса из титана, способные сопротивляться сжатию;
• Системы жизнеобеспечения, поддерживающие комфортные условия для экипажа;
• Специальные газовые смеси для дыхания, предотвращающие азотный наркоз и другие опасные эффекты высокого давления.

Эти технологии позволяют человеку исследовать даже самые глубокие части океана.

4. Давление в медицине

4.1. Измерение артериального давления

Тонометр — это медицинский прибор, предназначенный для измерения давления крови в артериях.

Нормальным считается артериальное давление 120/80 мм рт. ст.
Если показатели превышают 140/90 мм рт. ст., это свидетельствует о гипертонии (повышенном давлении).
При значениях ниже 90/60 мм рт. ст. диагностируют гипотонию (пониженное давление).

Принцип работы большинства тонометров основан на методе Короткова.
Во время измерения в манжету накачивается воздух, пережимающий артерию, а затем давление постепенно снижают.
С помощью стетоскопа прослушивают характерные звуки тока крови — их появление и исчезновение соответствуют верхнему (систолическому) и нижнему (диастолическому) давлению.

Этот метод обеспечивает высокую точность и широко применяется в медицине.

4.2. Барокамеры

Барокамеры представляют собой специальные медицинские устройства, используемые для лечения различных заболеваний.

Они особенно эффективны в следующих случаях:

• Кессонная болезнь у водолазов – помогает вывести избыток азота из крови;
• Отравление угарным газом – ускоряет выведение токсинов и восстановление кислородного обмена;
• Заживление ран – улучшает регенерацию тканей при сложных повреждениях.

В барокамерах искусственно создаётся повышенное давление (до 3 атмосфер), что способствует лучшему насыщению крови кислородом. Этот эффект называется гипербарической оксигенацией и значительно ускоряет процесс выздоровления.

Такая терапия особенно полезна при нарушениях кровообращения, хронических инфекциях и других состояниях, связанных с кислородным голоданием тканей.

4.3. Шприцы и капельницы

Медицинские инструменты, такие как шприцы и капельницы, работают благодаря перепадам давления.

Принцип работы шприца:

• При нажатии на поршень внутри цилиндра создаётся избыточное давление, которое выталкивает жидкость через иглу.
• При натягивании поршня образуется разрежение (вакуум), что позволяет забирать жидкость (например, кровь или лекарство) внутрь шприца.

Принцип работы капельницы:

• В капельницах используется гидростатическое давление жидкости, находящейся в резервуаре.
• Чем выше расположен флакон с раствором, тем больше давление, под которым жидкость поступает в вену.
• Скорость подачи регулируется специальным механизмом дозирования, обеспечивая точное и безопасное введение препарата.

Таким образом, физика давления играет ключевую роль в работе медицинских инструментов, позволяя эффективно проводить диагностику и лечение.

5. Необычные применения давления

5.1. Вакуумные упаковщики

Современные вакуумные упаковщики способны создавать внутри упаковки разрежение до 0,1 атмосферы, что открывает множество полезных возможностей.

Основные преимущества вакуумной упаковки:

• Значительное увеличение срока хранения продуктов – в 3-5 раз по сравнению с обычными способами за счёт отсутствия контакта с кислородом;
• Надёжная защита содержимого от влаги, плесени, насекомых и посторонних запахов;
• Экономия места – после откачивания воздуха упаковка уменьшается в объёме, что удобно для хранения и транспортировки.

Принцип работы:
Устройство откачивает воздух из специальных пакетов, после чего герметично запаивает их. Это не только продлевает свежесть продуктов, но и сохраняет их вкус и питательные свойства.

Вакуумная упаковка широко используется не только в быту, но и в пищевой промышленности, медицине (для стерилизации) и даже в организации космического питания.

5.2. Пневматические инструменты

Пневматические инструменты приводятся в действие сжатым воздухом, который подаётся под давлением 6-8 атмосфер.

Наиболее распространённые виды пневмоинструментов:

• Гайковёрты – обеспечивают быстрое закручивание и откручивание крепежа;
• Краскопульты – позволяют равномерно наносить лакокрасочные покрытия;
• Пневмодрели – отличаются высокой скоростью и мощностью при сверлении.

Ключевые преимущества пневматического оборудования:
 Мощность при компактных размерах – превосходят по удельной мощности электрические аналоги
 Лёгкий вес – уменьшают нагрузку на оператора при длительной работе
 Безопасность – не создают искр, что критически важно на взрывоопасных производствах (нефтепереработка, химическая промышленность)
 Долговечность – простая конструкция с минимальным количеством изнашиваемых деталей

Благодаря этим характеристикам пневмоинструменты широко применяются в автомастерских, строительстве и промышленном производстве, где требуются надёжность и безопасность.

5.3. Гидравлические системы

Гидравлические системы работают по принципу передачи усилия через несжимаемую жидкость (обычно специальное масло), что позволяет эффективно преобразовывать и усиливать механическое воздействие.

Типичные примеры применения:

• Гидравлические домкраты – поднимают многотонные грузы при минимальном физическом усилии;
• Тормозные системы автомобилей – обеспечивают мгновенную передачу усилия от педали к колодкам;
• Промышленные прессы – развивают огромное давление для штамповки, прессования и других технологических операций.

Ключевые особенности гидравлики:
• Высокий коэффициент усиления – система может усиливать первоначальное усилие в 100 и более раз (соотношение 1:100);
• Плавность работы – отсутствие рывков и точное дозирование силы;
• Компактность – возможность передавать значительные усилия через тонкие трубопроводы;
• Надёжность – простота конструкции и долгий срок службы.

Благодаря этим свойствам гидравлические системы незаменимы в строительной технике, авиации, станкостроении и других областях, где требуется мощное и управляемое силовое воздействие.

Заключение: давление как основа современной цивилизации

Как мы убедились, давление — это не просто абстрактное понятие из учебника физики, а фундаментальный принцип, на котором построена работа множества устройств и систем. Оно окружает нас повсюду: от приготовления утреннего кофе в кофемашине до полётов на самолётах, от медицинских процедур до промышленных технологий.

Почему это так важно?

• Осознанное использование техники – понимание принципов давления помогает правильно применять бытовые приборы (мультиварки, скороварки, пылесосы) и избегать их поломок.
• Предотвращение аварий – знание законов давления позволяет безопасно эксплуатировать газовые баллоны, гидравлические системы и другие устройства, где перепады давления могут быть опасны.
• Развитие технологий – инженеры и учёные, опираясь на эти законы, создают новые медицинские аппараты, космические корабли, энергосберегающие механизмы.

Давление в мелочах
Даже самые простые действия — накачивание велосипедных шин, открывание бутылки газировки или использование вакуумных пакетов — возможны благодаря законам давления.

Так что в следующий раз, когда вы сделаете глоток газировки или услышите шипение скороварки, вспомните: за этими обыденными вещами стоят великие законы физики, которые делают нашу жизнь удобнее, безопаснее и интереснее.

1.1 Основное понятие и историческая справка

Архимедова сила (или выталкивающая сила) — это сила, действующая на тело, погруженное в жидкость или газ, и направленная вертикально вверх. Впервые была описана древнегреческим ученым Архимедом в III веке до н.э. Согласно легенде, открытие было сделано, когда Архимед принимал ванну и заметил, что вода вытесняется при погружении тела.

Формула Архимедовой силы:

FA=ρж⋅g⋅VпогрFA​=ρж​⋅g⋅Vпогр​

где:

• ρжρж​ — плотность жидкости (кг/м³)
• gg — ускорение свободного падения (≈9,81 м/с²)
• VпогрVпогр​ — объем погруженной части тела (м³)

1.2 Физическая природа явления

Выталкивающая сила возникает из-за разницы гидростатического давления на разных глубинах:

1. Давление на нижнюю поверхность тела больше, чем на верхнюю
2. Разница давлений создает результирующую силу, направленную вверх
3. Величина силы равна весу вытесненной жидкости

Пример из жизни: Когда вы пытаетесь утопить надувной мяч в воде, чувствуете сопротивление — это и есть действие архимедовой силы.

2. От чего зависит выталкивающая сила

2.1 Основные факторы влияния

1. Плотность жидкости (ρ)
   1. В пресной воде (ρ≈1000 кг/м³)
   1. В морской воде (ρ≈1030 кг/м³)
   1. В ртути (ρ≈13600 кг/м³)

Разница существенна: одно и то же тело в ртути будет испытывать силу в 13,6 раз больше, чем в воде.

• Объем погруженной части (V)
  Для полностью погруженного тела:

FA=ρж⋅g⋅VтелаFA​=ρж​⋅g⋅Vтела​

Для частично погруженного:

FA=ρж⋅g⋅VпогрFA​=ρж​⋅g⋅Vпогр​

• Ускорение свободного падения (g)
  На Марсе (g≈3,7 м/с²) архимедова сила будет в 2,65 раза меньше, чем на Земле.

2.2 Что не влияет на силу Архимеда

• Форма тела (важен только объем): Независимо от того, имеет ли тело форму шара, куба или сложной фигуры, величина выталкивающей силы зависит исключительно от объема погруженной части. Например, металлический шар и пластиковая пластина одинакового объема будут испытывать одинаковую архимедову силу при полном погружении.
• Масса тела: Сила Архимеда определяется свойствами жидкости и объемом вытесненной жидкости, а не массой самого тела. Так, деревянный брусок и железный брусок одинакового объема создадут одинаковую выталкивающую силу, хотя их массы сильно различаются.
• Глубина погружения (если объем не меняется и жидкость несжимаема): При постоянном объеме погруженной части тела архимедова сила не зависит от глубины. Например, полностью погруженная подводная лодка на глубине 10 метров и 100 метров будет испытывать одну и ту же выталкивающую силу (если не учитывать сжатие корпуса и изменение плотности воды).
• Химический состав тела: Материал, из которого сделано тело, не влияет на величину архимедовой силы. Деревянный, стеклянный или золотой предметы одинакового объема вытеснят один и тот же объем жидкости, создав одинаковую выталкивающую силу.

Эти принципы показывают, что архимедова сила зависит только от объема тела и свойств жидкости, а не от других характеристик самого объекта.

3. Практические примеры и опыты

3.1 Домашний эксперимент с весами

Необходимые материалы:

• Кухонные весы: Понадобятся электронные кухонные весы с точностью до 1 грамма, чтобы зафиксировать разницу в весе грузика в воздухе и в воде.
• Стакан с водой: Подойдет любой прозрачный стакан или небольшая емкость, заполненная водой на 2/3 объема, чтобы грузик можно было полностью погрузить.
• Небольшой грузик (например, металлическая гайка): Лучше использовать компактный металлический предмет (гайку, болт или свинцовый грузик), так как он имеет значительную массу при малом объеме, что сделает эксперимент более наглядным.
• Нитка: Тонкая, но прочная нитка длиной 15-20 см потребуется для подвешивания грузика к весам и его погружения в воду. Подойдет хлопковая или капроновая нить.

Примечание: Для успешного проведения опыта важно, чтобы грузик не касался дна и стенок стакана при погружении, а нитка оставалась сухой выше уровня воды.

Пошаговое проведение:

1. Взвешиваем грузик в воздухе — получаем вес P₁
2. Подвешиваем грузик к весам и опускаем в воду, не касаясь дна
3. Фиксируем новый вес P₂
4. Вычисляем архимедову силу:

FA=P1−P2FA​=P1​−P2​

Объяснение результатов: Разница в показаниях весов соответствует весу вытесненной воды, что подтверждает закон Архимеда.

3.2 Опыт с яйцом в соленой воде

Что понадобится:

• 2 стакана с водой
• 2 сырых яйца
• Соль

Проведение:

1. В первый стакан наливаем пресную воду — яйцо тонет
2. Во второй стакан добавляем соль (≈5 ст. ложек на стакан) — яйцо всплывает
3. Можно добиться состояния, когда яйцо будет плавать в середине объема

Вывод: Увеличивая плотность жидкости, мы увеличиваем архимедову силу.

4. Применение в технике и природе

4.1 Судостроение и кораблестроение

1. Водоизмещение — это вес воды, вытесненной судном при его погружении. Оно равно массе самого судна вместе со всем находящимся на нем грузом, топливом и снаряжением. Водоизмещение измеряется в тоннах и является ключевым параметром для оценки размеров корабля.
2. Грузоподъемность — это разница между полным водоизмещением судна и его собственным весом (массой пустого корабля). Этот показатель определяет, сколько полезного груза (контейнеров, пассажиров, топлива и т. д.) может принять судно без риска перегрузки.
3. Осадка — это глубина, на которую судно погружается в воду. Она зависит от водоизмещения и формы подводной части корпуса. Осадка измеряется в метрах и критически важна для определения возможности захода корабля в порты, каналы и мелководные районы.

Эти три параметра являются основой проектирования любого судна, от небольших лодок до огромных танкеров и авианосцев.

Пример: Круизный лайнер Harmony of the Seas:

• Водоизмещение: 227 000 тонн
• Объем подводной части: ≈220 000 м³
• Грузоподъемность: ≈19 000 тонн

4.2 Подводные аппараты и батискафы

Особенности:

• Используют балластные системы для погружения/всплытия
• Применяют принцип переменного объема
• Учитывают изменение плотности воды с глубиной

Рекорд: Батискаф «Триест» (1960 г.) достиг дна Марианской впадины (≈11000 м), где давление превышает 1000 атмосфер.

4.3 Воздухоплавание и аэростаты

Расчет подъемной силы:

Fпод=(ρвозд−ρгаза)⋅g⋅VFпод​=(ρвозд​−ρгаза​)⋅g⋅V

Сравнение газов:

5. Подробное решение задач

Задача 1: Определение плотности неизвестного материала

Условие:
Тело массой 500 г имеет объем 650 см³. При погружении в воду динамометр показывает 3,8 Н. Определить плотность материала.

Решение:

1. Переводим единицы:
   1. m = 500 г = 0,5 кг
   1. V = 650 см³ = 0,00065 м³
2. Вес в воздухе:

P=mg=0,5⋅9,81=4,905НP=mg=0,5⋅9,81=4,905Н

• Архимедова сила:

FA=P−Pводы=4,905−3,8=1,105НFA​=P−Pводы​=4,905−3,8=1,105Н

• Проверяем полное ли погружение:

FA=ρводы⋅g⋅Vпогр1,105=1000⋅9,81⋅VпогрVпогр≈0,000113м3=113см3FA​=ρводы​⋅g⋅Vпогр​1,105=1000⋅9,81⋅Vпогр​Vпогр​≈0,000113м3=113см3

Так как 113 < 650, тело плавает.

• Плотность материала:

ρ=mVпогр=0,50,000113≈4425кг/м3ρ=Vпогр​m​=0,0001130,5​≈4425кг/м3

Ошибка в условии: невозможно такое частичное погружение при данных параметрах.

Пересмотренное решение: Вероятно, показание динамометра 3,8 Н соответствует полному погружению.

Тогда:

ρ=mV=0,50,00065≈769кг/м3ρ=Vm​=0,000650,5​≈769кг/м3

Это соответствует, например, дубу.

Задача 2: Расчет подъемной силы воздушного шара

Условие:
Аэростат объемом 2500 м³ наполнен гелием. Масса оболочки с оборудованием 300 кг. Плотность воздуха 1,29 кг/м³. Найти максимальную полезную нагрузку.

Решение:

• Вес гелия:

PHe=ρHe⋅V⋅g=0,18⋅2500⋅9,81≈4415НPHe​=ρHe​⋅V⋅g=0,18⋅2500⋅9,81≈4415Н

• Архимедова сила:

FA=ρвозд⋅V⋅g=1,29⋅2500⋅9,81≈31637НFA​=ρвозд​⋅V⋅g=1,29⋅2500⋅9,81≈31637Н

• Вес оболочки:

Pоб=mg=300⋅9,81=2943НPоб​=mg=300⋅9,81=2943Н

• Полезная нагрузка:

Fполез=FA−PHe−Pоб=31637−4415−2943=24279НFполез​=FA​−PHe​−Pоб​=31637−4415−2943=24279Нmполез=242799,81≈2475кгmполез​=9,8124279​≈2475кг

Ответ: ≈2475 кг

6. Интересные факты и аномалии

• Мертвое море
  • Плотность воды здесь достигает ≈1240 кг/м³, что почти на 25% выше, чем в обычной морской воде.
  • Благодаря такой высокой плотности человек может свободно лежать на поверхности воды, не прилагая усилий для плавания.
  • При этом погруженной оказывается лишь около 40% объема тела, тогда как в обычной воде этот показатель составляет примерно 90%.
• Айсберги
  • Средняя плотность льда составляет ≈917 кг/м³, что меньше плотности морской воды (≈1025 кг/м³), поэтому айсберги плавают.
  • Над водой видна лишь 1/10 часть айсберга, тогда как основная масса (около 90%) скрыта под поверхностью, что делает их особенно опасными для судоходства.
  • Рекордсменом среди айсбергов стал B-15, отколовшийся от шельфового ледника в 2000 году — его объем составлял колоссальные ≈3000 км³, а площадь превышала размеры Ямайки.
• Гидротермальные источники
  • Плотность воды в этих источниках может достигать 1300 кг/м³ из-за высокой концентрации растворенных минералов и металлов.
  • Эти уникальные условия создают особую экосистему, где обитают необычные виды глубоководных организмов, приспособившихся к экстремальным температурам и химическому составу воды.

Эти природные феномены наглядно демонстрируют, как законы гидростатики и принцип Архимеда проявляются в самых неожиданных и удивительных формах в природе.

7. Распространенные ошибки и заблуждения

• Миф: Архимедова сила зависит от глубины погружения
  • Многие ошибочно полагают, что чем глубже погружено тело, тем больше на него действует выталкивающая сила.
    • Реальность: На самом деле архимедова сила зависит только от объема погруженной части тела и плотности жидкости (Fₐ=ρgV). Для несжимаемых жидкостей (как вода) сила не меняется с глубиной, если объем тела остается постоянным.
• Миф: В невесомости архимедова сила не действует
  • Бытует мнение, что в условиях невесомости (например, на орбите) закон Архимеда перестает работать.
    • Реальность: Выталкивающая сила возникает и в невесомости, так как она обусловлена разницей давлений. Однако без гравитации отсутствует понятие «верха» и «низа», поэтому нет привычного всплытия — тела просто перемещаются в область меньшего давления.
• Миф: Форма тела влияет на величину выталкивающей силы
  • Некоторые считают, что заостренные или плоские формы создают разную выталкивающую силу.
    • Реальность: Величина силы зависит исключительно от объема вытесненной жидкости. Однако форма действительно влияет на устойчивость плавания — одни формы (как у кораблей) обеспечивают стабильное положение, другие могут легко переворачиваться.

Эти заблуждения часто возникают из-за неправильной интерпретации наблюдаемых явлений. Понимание истинной природы архимедовой силы важно для корректного применения физических законов на практике.

8. Современные исследования и перспективы

1. Метаматериалы с отрицательной плавучестью

• Искусственные структуры с плотностью меньше воды: Ученые разрабатывают материалы, которые обладают уникальными свойствами, позволяющими им иметь плотность ниже, чем у воды. Такие материалы создаются с помощью сложных микроструктур, которые обеспечивают их легкость и прочность.
• Перспективы для подводной техники: Эти материалы могут революционизировать подводные аппараты, позволяя им оставаться на плаву без дополнительных балластных систем. Они также могут использоваться для создания легких и энергоэффективных подводных роботов и исследовательских инструментов.

2. Активные системы плавучести

• Адаптирующиеся к изменению глубины: Эти системы автоматически регулируют плавучесть подводных аппаратов в зависимости от глубины, изменяя объем или массу. Это позволяет аппаратам легко погружаться и всплывать без ручного вмешательства.
• Используются в современных батискафах: Например, глубоководные аппараты оснащены балластными цистернами и компенсаторами плавучести, которые обеспечивают стабильность и маневренность даже на больших глубинах.

3. Архимедова сила в микромире

• Исследование поведения наночастиц в жидкостях: Ученые изучают, как наночастицы взаимодействуют с жидкостями под действием архимедовой силы. Это важно для понимания их движения и распределения в различных средах.
• Применение в медицине (доставка лекарств): На основе этих исследований разрабатываются методы направленной доставки лекарств, где наночастицы, подчиняясь законам гидростатики, могут точно достигать целевых тканей или органов, повышая эффективность лечения.

Эти направления демонстрируют, как классический закон Архимеда находит применение в современных технологиях, от подводных исследований до медицины.

9. Заключение и практические рекомендации

Значение понимания архимедовой силы:

1. Проектирование плавательных средств – знание принципов плавучести позволяет создавать устойчивые и грузоподъемные корабли, подводные аппараты и другие плавсредства.
2. Создание метеорологического оборудования – на законе Архимеда основана работа аэростатов и метеозондов, используемых для изучения атмосферы.
3. Объяснение природных явлений – понимание выталкивающей силы помогает интерпретировать поведение айсбергов, плавучесть рыб и другие гидрологические процессы.
4. Разработка новых материалов – современные материалы с регулируемой плавучестью создаются с учетом архимедовой силы для применения в медицине, авиации и подводных технологиях.

Практические рекомендации для закрепления знаний:

1. Домашние эксперименты – попробуйте сравнить поведение предметов в воде, масле и соленой воде, чтобы наглядно увидеть влияние плотности жидкости на плавучесть.
2. Расчет плавучести – определите, какие бытовые предметы (например, пластиковая бутылка или металлическая ложка) могут плавать, и рассчитайте для них выталкивающую силу.
3. Посещение музеев – в музеях океанографии или судостроения вы сможете увидеть реальные примеры применения закона Архимеда в технике и природе.

Заключение:
Закон Архимеда, открытый более 2000 лет назад, продолжает оставаться фундаментальным принципом физики. Его применение расширяется с развитием технологий – от наномедицины до освоения глубинных слоев океана. Практическое изучение этого явления не только углубляет понимание физики, но и развивает инженерное мышление.
